CAD矩形阵列功能的操作技巧



之前小编已经给大家介绍过了阵列的相关知识,比如阵列的含义,这里重申一下:阵列是用于创建规则图形结构的复合命令,使用此命令可以创建均布结构或聚心结构的复制图形。所谓矩形阵列,是指将图形对象按照指定的行数和列数以矩形排列方式进行大规模复制,下面以创建一个图形结构为例,学习矩形阵列功能的操作方法和操作技巧。



使用矩形命令绘制长度为100、宽度为50的矩形;

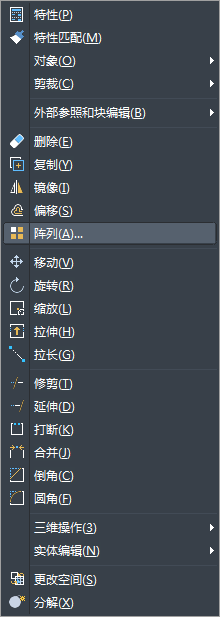

单击修改工具栏中的阵列按钮image001.png,或者单击【修改】|【阵列】命令。



CAD矩形阵列功能的操作技巧

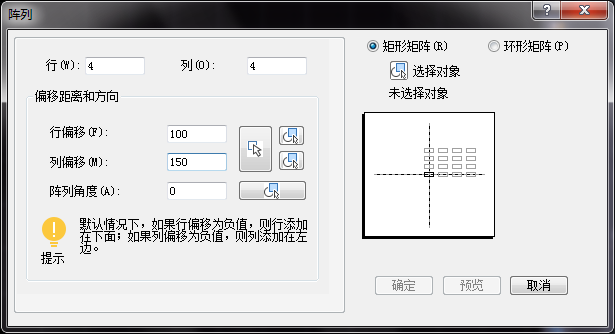

在打开的阵列对话框中,可以设置阵列的行和列,确保矩形阵列单选按钮处于勾选状态,然后设置阵列的行数为4,列数为4



CAD矩形阵列功能的操作技巧



设置行偏移和列偏移的距离。在行偏移文本框中输入100、列偏移文本框中输入150.

单击选择对象按钮,返回绘图区选择矩形作为阵列对象。

按回车键返回阵列对话框,然后单击确定按钮,即可将矩形阵列设置成4*4的均布结构。



在阵列对话框中,包括如下的选项:

【行数】文本框:用于设置矩形阵列的行数;

【列数】文本框:用于设置矩形阵列的列数;

【行偏移】文本框:用于设置对象的行偏移距离;

【列偏移】文本框:用于设置对象的列偏移距离,单击文本框右侧的按钮,主要用于在绘图区直接使用光标,指定行和列的偏移距离。

【阵列角度】文本框:用于设置阵列的角度,使阵列后的图形对象沿着某一角度进行倾斜。

【预览按钮】:单击该按钮,可以在不结束命令的前提下,对阵列效果提前进行预览,如果对预览效果不满意,可以按esc键返回阵列对话框,重新进行参数调整。
