CAD如何创建和设置文字样式



对于相同的文字对象,如果使用不同的字体、字号、倾斜角度、旋转角度以及一些其他的特殊效果进行表达,那么所显示的文字外观效果也不相同,而所有这些决定文字外观效果的因素,都可以通过【文字样式】工具进行设置与控制。执行【文字样式】命令主要有以下几种方式:

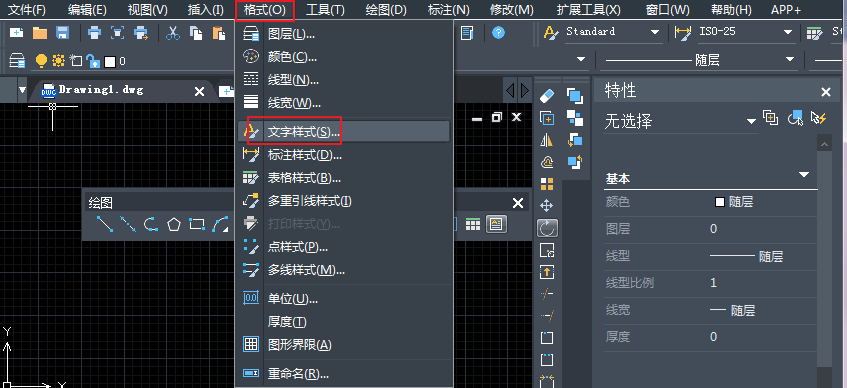

执行【格式】|【文字样式】命令。



CAD如何创建和设置文字样式



在命令行中输入STYLE或ST然后按enter键。

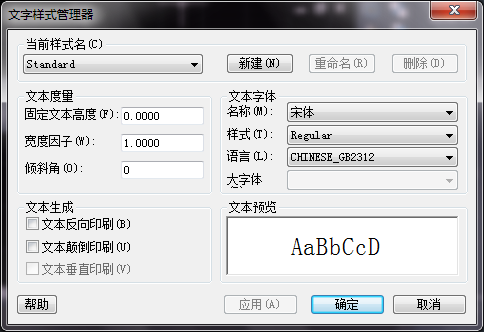

文字样式的设置、修改及效果的预览等一些操作,是在【文字样式】对话框中进行的,使用上述任一种方法调用命令,即可打开这一对话框。设置文字样式的具体操作步骤如下:

新建空白文件。

在命令行输入STYLE,激活【文字样式】命令,打开【文字样式】对话框。



CAD如何创建和设置文字样式

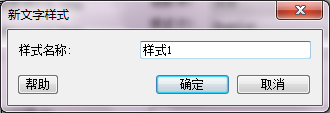

单击新建按钮,在弹出的【新建文字样式】对话框中,为新样式命名。单击确定按钮即可创建名称为“样式1”的文字样式。

在【字体】选项组中展开【字体名】下拉列表,选择所需要的字体。



CAD如何创建和设置文字样式



在【字体】选项组中取消选择【使用大字体】复选框,结果所有CAD编译型字体和已注册的TRUESTYLE字体都显示在此列表框中,用户可以选择某种字体作为当前样式的字体。

在【高度】文本框中设置文字的高度。在此设置了文字高度后,当创建文字时命令行就不会再提示输入文字的高度。建议在此不设置字体的高度。

设置文字的效果。选择【颠倒】复选框,设置文字为倒置状态;选择【反向】复选框,设置文字为反向状态;选择【垂直】复选框,控制文字呈垂直排列状态;【倾斜角度】文本框可以用于控制文字的倾斜角度。

设置宽度比例。在【宽度因子】文本框中设置字体的宽高比。

预览文字的效果。在预览框中可以直观地预览文字的效果。

单击删除按钮,可以将选中的多余文字样式删除。

单击应用按钮,可将最后设置的文字样式置为当前的样式。

单击置为当前按钮,可以将当前选中的样式设置为当前文字样式。
