CAD創建簡易表格的方法

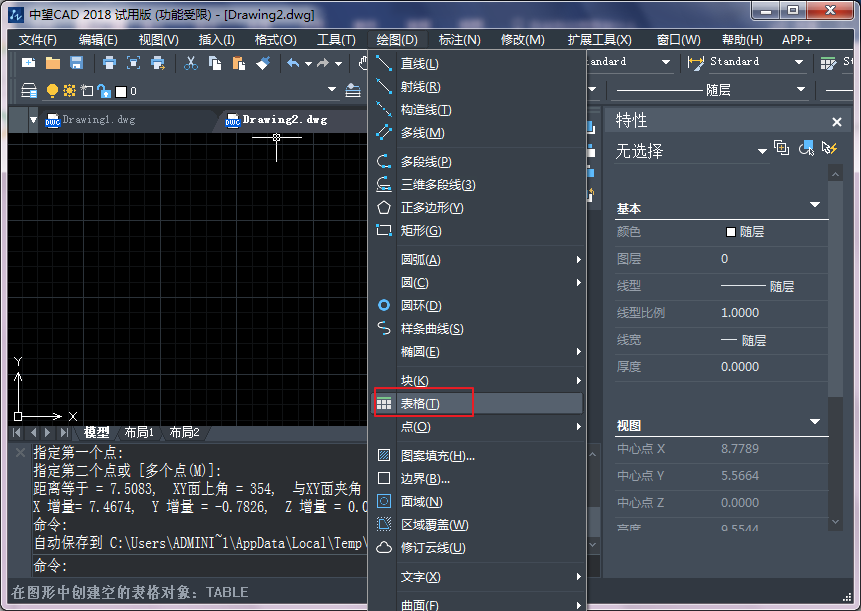

為了方便、快速地創建表格、填充表格文字等，中望CAD為用戶提供了表格命令，此命令將創建表格和填充表格文字兩種功能結合在一起，使用戶在創建表格后，不需要再執行文字命令，就可以為其填充所需的文字內容。執行表格命令的方式主要有：在命令行輸入TABLE或TB并按enter鍵；或執行【繪圖】|【表格】命令，具體見下圖。

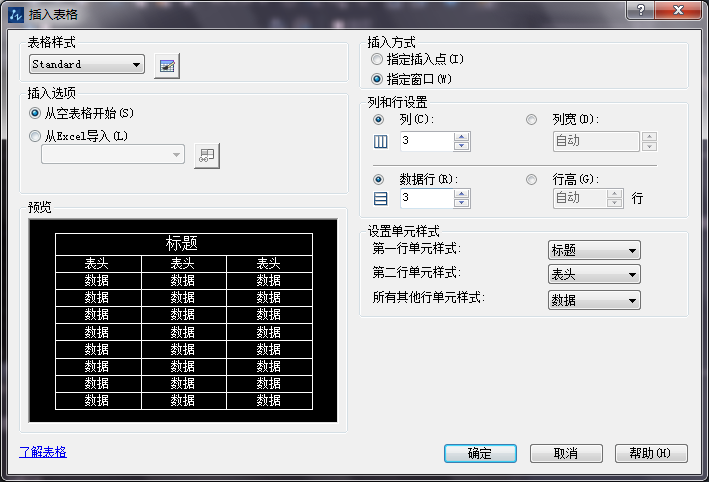

執行該命令后，系統會自動彈出【插入表格】對話框。其中的選項如下：
【表格樣式】選項組：不僅可以設置、新建或修改當前表格樣式，還可以對表格樣式進行預覽。
【插入選項】選項組：用于設置表格的填充方式，包括從空表格開始、自數據鏈接和自圖形中的對象數據三種。
【插入方式】選項組：用于設置表格的插入方式。即激活此方式后，系統將按照當前的行參數和列參數創建表格。其中提供了指定插入點和指定窗口兩種方式，默認方式為指定插入點方式，如果使用指定窗口方式，系統將表格的行數設置為自動，即按照指定的窗口區域自動生成表格的數據行，而表格的其他參數則依然使用當前的設置。
【列和行設置】選項組：用于設置表格的列參數、行參數以及列寬和行寬參數。
【設置單元數據】選項組：用于設置第一行、第二行或其他行的單元樣式。

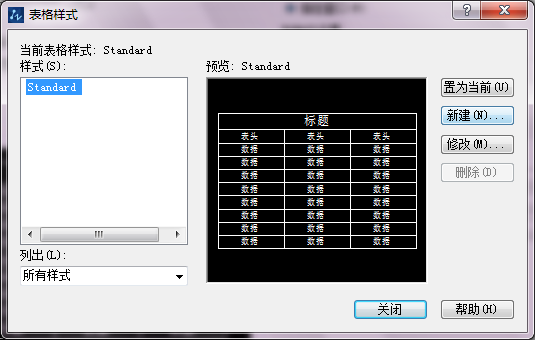

單擊表格樣式名稱右側的按鈕
，可以打開【表格樣式】對話框，在此對話框中用于設置新的表格樣式、修改已有表格樣式或設置當前樣式等。
