創建與命名圖層
【圖層】命令主要用于對圖形內部資源進行組織、規劃和控制等。由于“圖層”的概念比較抽象，讀者可以將其理解為一張張透明的電子紙，用戶可以在每張電子紙上繪制不同線型、線寬、顏色等特性的圖形，最后將這些電子紙疊加起來，即可得到完整的圖樣。
一般情況下，在繪制復雜圖形之前，需要設置不同的圖層，其操作過程如下。
1、 新建空白文件。

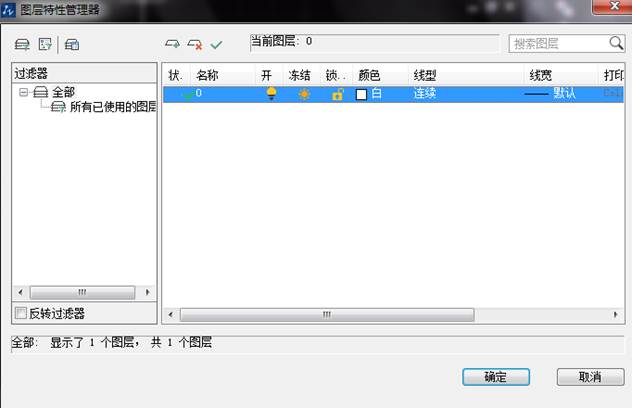

2、 單擊【格式】|【圖層】，打開如圖所示的【圖層特性管理器】面板。

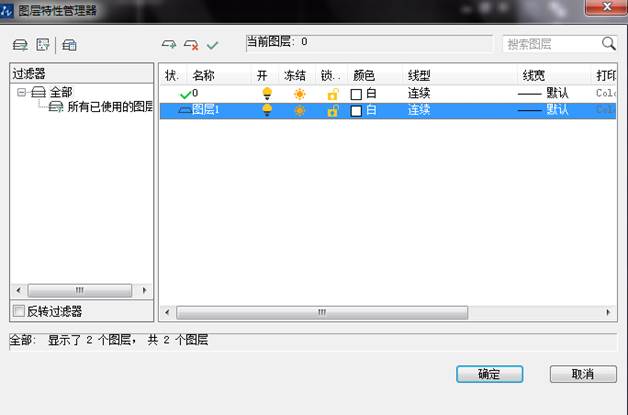

3、 新建圖層，新圖層將以臨時名稱“圖層1”顯示在列表框中。

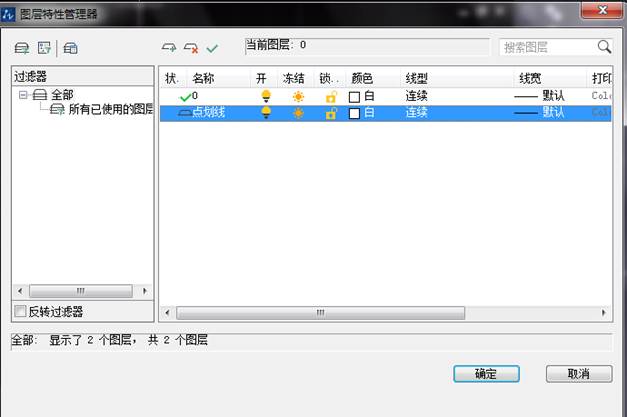

4、 在“圖層1”區域輸入新圖層的名稱，即“點劃線”，創建第一個新圖層。

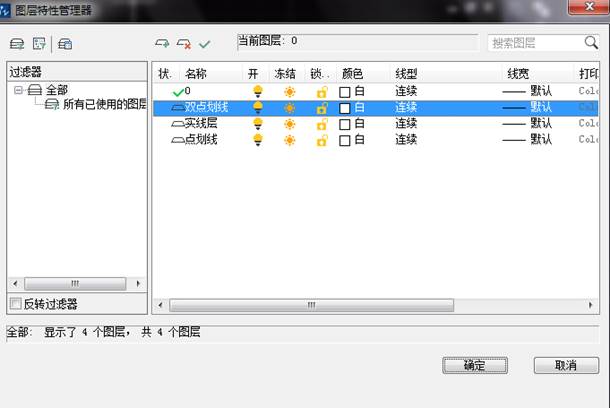

5、 按組合鍵Alt+N，連續創建另外兩個圖層，即“實線層”和“雙點劃線”。
