CAD标注类型

在CAD中,我们可以为各种对象类型创建若干类型的标注。我们常用的标注有线性标注、径向标注、角度标注、同基准标注和弧长标注。使用 DIM 命令可以根据要标注的对象类型自动创建标注。

线性标注

线性标注可以水平、垂直或对齐放置。可根据放置文字时光标的移动方式,使用 DIM 命令创建对齐标注、水平标注或垂直标注。



CAD标注类型

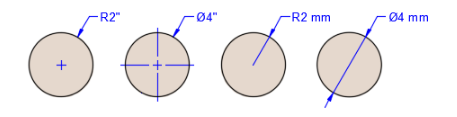

半径标注

半径标注可测量圆弧和圆的半径或直径,具有可选的中心线或中心标记。



CAD标注类型



角度标注

角度标注测量两个选定几何对象或三个点之间的角度。从左到右,以下示例分别演示了使用顶点和两个点、圆弧以及两条直线创建的角度标注。



CAD标注类型



弧长标注

弧长标注用于测量圆弧或多段线圆弧上的距离。为区别它们是线性标注还是角度标注,默认情况下,弧长标注将显示一个圆弧符号。圆弧符号(也称为“帽子”或“盖子”)显示在标注文字的上方或前方。



CAD标注类型
