CAD中如何将图形前置和后置

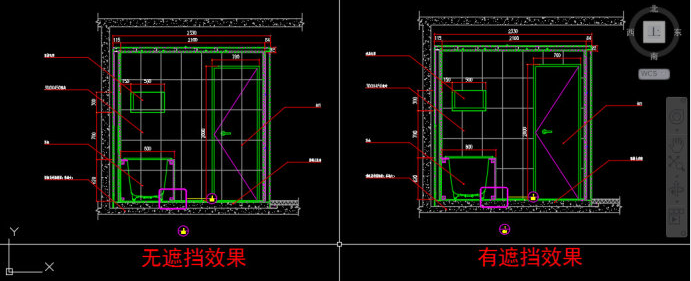

如果CAD图形中都是线性图形且最终要单色打印，通常不需设置图形的前置和后置。但如果实体填充且与其他图形有重叠，就需要设置图形的顺序了。有时我们在插入一些设备或构件时，会利用区域覆盖遮挡后面的图形，让图面看得更整洁一些，可以看一下例图中有无遮挡效果的对比。
CAD图形的默认顺序
通过CAD创建图形时，CAD默认先创建的图形在下面，后创建的图形在上面。
手动调整图形顺序
在实际应用中，我们不可能完全按照默认顺序来创建图形。这是就需要我们手动调整图形顺序。调整图形顺序的命令是绘图次序（DRAWORDER）。

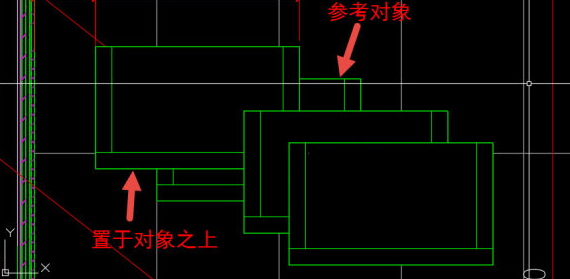

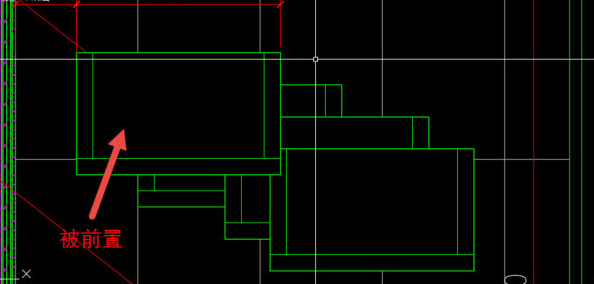

我们可以看到绘图次序有四个参数：前置、后置、置于对象之下、置于对象之上。 前置就是将选中的图形放到最前面，后置就是将选中的图形放到最后面。而置于对象之下和对象之上，是可以选择一个参考图形，让选中的图形在此图形的下面或上面。
