CAD中如何一次性标注多个尺寸

在绘图过程中,我们有时候需要标注一系列相同类型的尺寸,如果一个个地去标注,会大大降低绘图效率。这种情况我们可以用快速标注(QDIM)功能。

快速标注命令用于一次对一系列相互关联的标注对象进行连续、基线、坐标、半径、直径、或并列标注,也可以用于批量编辑若干个已有的标注对象。执行快速标注后,只需要框选你要标注的对象,就可以快速生成所有标注。快速标注可大幅缩减标注的操作次数,提高绘图效率。

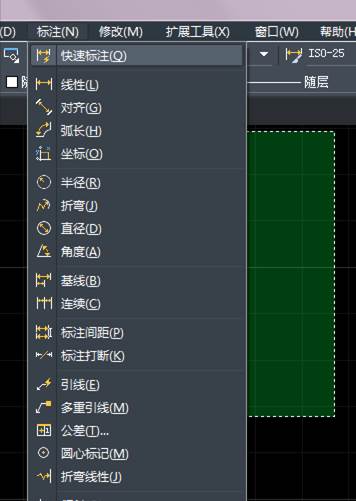

1、选择【标注】|【快速标注】。



CAD中如何一次性标注多个尺寸



2、按照命令行提示指定标注图形和尺寸线位置。



CAD中如何一次性标注多个尺寸

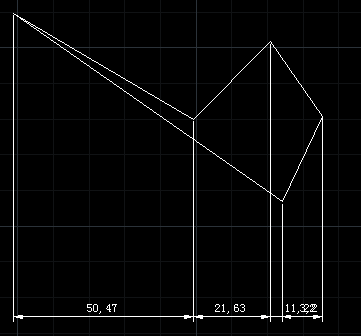

3、指定完成后回车,即可对图形进行一次性快速标注。



CAD中如何一次性标注多个尺寸
