CAD如何设置对象捕捉才能提高绘图速度和精度
在CAD中对象捕捉有着重要的作用,利用对象捕捉可以精确快速的绘图,对于新手来说怎么设置才可以最方便的应用对象捕捉呢?

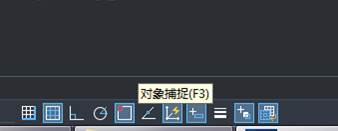

对象捕捉是状态栏里的一个工具,打开或关闭它的快捷键是键盘上的F3键,或者直接鼠标左键单击对象捕捉按钮,灰色即为关闭蓝色则为打开。打开模式如图所示。

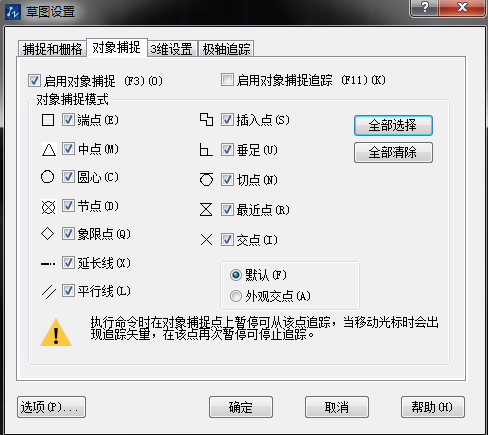

鼠标放在对象捕捉上然后单击鼠标右键选择设置后会出来一个草图设置对话框,在对象捕捉选项里选择“全部选择”并选择确定。
这个时候在画图过程中选择点时就会选定光标附近所有的特殊点如端点、中点、象限点、切点等。在绘图过程中对象捕捉处于打开状态时,等鼠标接近这些点时,这些相应的特殊点就会显示出来,便于我们区分和选择。

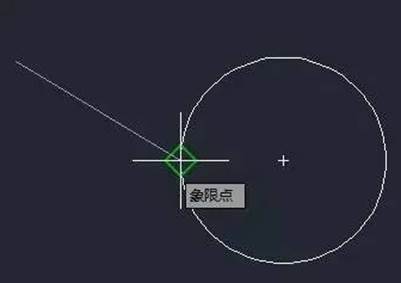

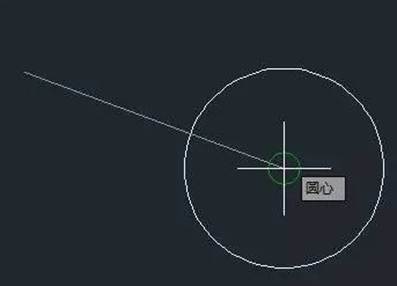

如下图执行直线命令进行第二点选择时接近圆的象限点就会有提示,同样接近圆心时也是同样的提示,如果确定要选择这个点,直接点击鼠标左键即可,如下图所示。这样选择点方便快捷,也能保证画图的精度。
