CAD中為什么有時虛線顯示為實線
在使用CAD時，經常遇到一種情況：我們將線型設置成了虛線，可是看上去卻還是實線。這種情況其實很普遍，其原因和解決方法也很簡單。
虛線顯示為實線有兩種可能：一是線太短，長度小于一個線型單元。還有一種是線太長，當線正常顯示到視圖中時，一個線型單元在視圖中太小，導致空格的尺寸小于一個像素，直接被忽略。

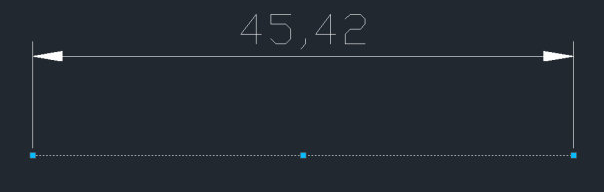

比如我們使用線型文件中的CENTER線型，如果線的長度小于50，就會顯示為實線，如下圖所示。

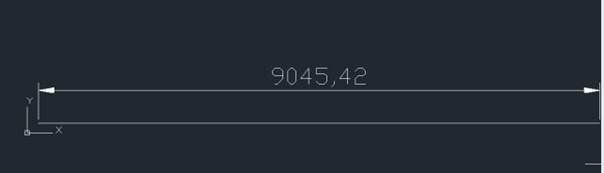

使用同樣的CENTER線型，線的長度是9000甚至更大，而且可以完全顯示在視圖中時，同樣會顯示為實線，如下圖所示。

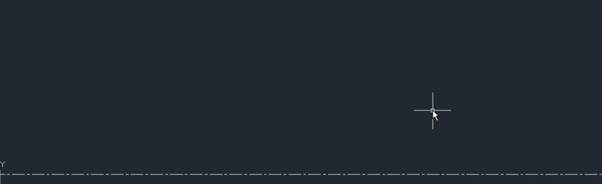

這種狀況下，我們將局部放大，應該可以看到確實是虛線，如下圖所示。
我們的圖形實際長度不能輕易改變，線型的定義不能隨意修改，要想讓我們的圖形正常顯示為虛線，應該怎么辦呢？
方法很簡單，就是改線型比例。線型比例就是在圖中將單元長度放大或縮小一定的倍數，可以修改整張圖使用的線型全局比例，也可以單獨修改某個圖形的線型比例，這個取決于實際的需求。
修改全局比例

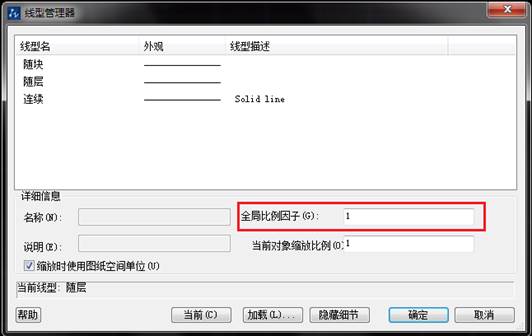

所謂全局比例，就是應用到圖中所有對象的比例，設置方法有兩種，一種是直接輸入命令LTSCALE，一種是在線型管理器中直接輸入全局比例，如下圖所示。
修改對象的線型比例
因為線型定義的單元長度并不完全統一，有時不是所有線型都可以使用相同的比例，因此有時需要單獨修改圖形的線型比例。對象實際的線型比例等于全局比例乘上對象自身的線型比例，比如全局比例設置100，對象自己的線型比例設置2，那么對象的線型單元長度就會被放大200倍。

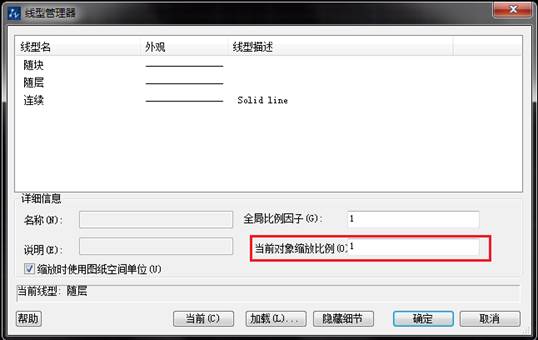

修改對象線型比例的方法有兩種，一種是在繪制圖形前在線型管理器里設置：“當前對象縮放比例”，如下圖所示。

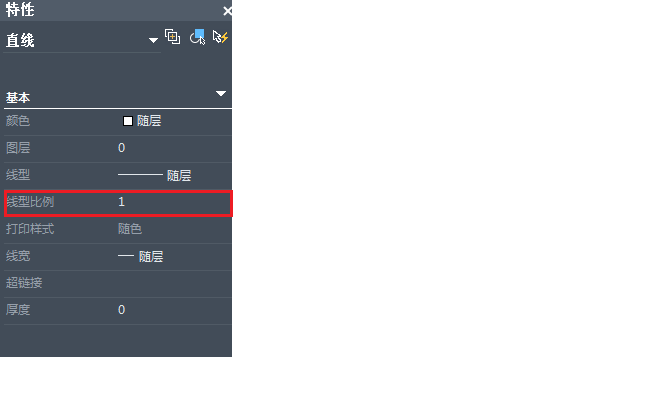

還有一種是在圖形創建后，在特性面板（CTRL+1）中修改，如下圖所示。
