CAD中單位應該如何設置

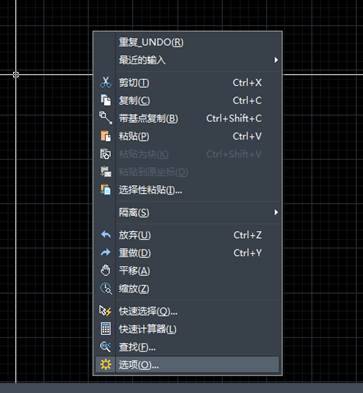

1、 打開CAD，在繪圖操作區單擊鼠標右鍵，在彈出的右鍵菜單里找到選項，如圖所示。
2、 點擊選項在彈出的選項對話框內找到用戶系統配置選項，如圖所示。

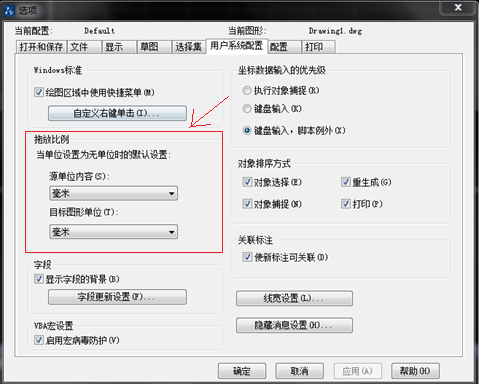

3、 點擊用戶系統配置選項，在其內找到拖放比例選項，如圖所示。

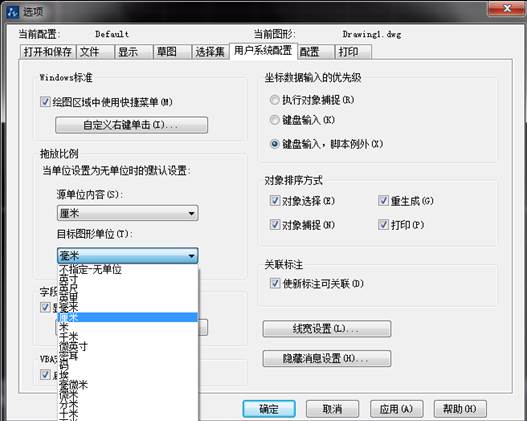

4、 在拖放比例下面找到源單位內容，在源單位內容的選擇框內選擇我們需要使用的單位，如圖所示。
5、 再找到目標圖形單位選項，再在目標圖形單位的選擇框內選擇我們需要使用的單位，如圖所示。
6、將單位設置好以后，在該界面的下面找到應用選項，點擊應用選項我們的單位設置就完成了。
