CAD怎么繪制矩形倒角
在這里我向大家介紹一個可以快速繪制出矩形倒角的方法，而不用先畫好矩形再一步一步的倒角，使用這個方法可以提高我們的繪圖效率。
1、 點擊【繪圖】|【矩形】，進入矩形繪制界面。根據命令行提示直接輸入C回車。
2、 然后我們就開始繪制簡易倒角，首先它會提示你輸入第一個倒角距離，在這里我輸入的是“30”。
3、 接著要我們輸入第二個倒角的距離，這里輸入“30”。

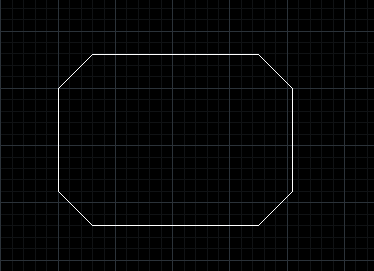

4、 我們將倒角值指定完成，接下來就開始畫矩形了。這里隨意點擊一個位置，拖動鼠標，這時我們可以看到有著整齊倒角的矩形出來了，接下來我們指定第二點的位置，完成這個倒角值為30的矩形。
