如何在CAD整图中提取局部

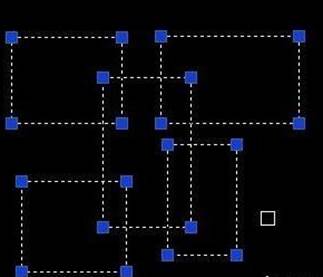

打开要处理的CAD文件,在整图中选中要导出的局部图形。



如何在CAD整图中提取局部

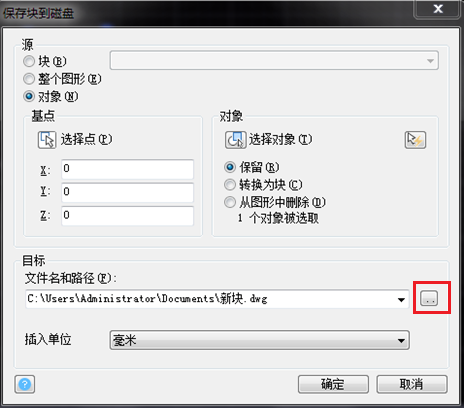

命令行输入“w”弹出 “保存块到磁盘”对话框。点击文件名和路径后面的小方框。



如何在CAD整图中提取局部

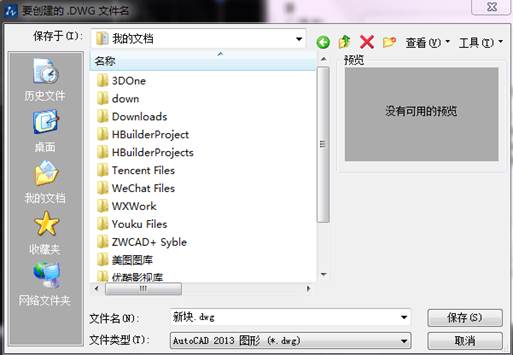

弹出对话框,这里可以更改图形的存放位置、名称及CAD版本。



如何在CAD整图中提取局部



点击保存就形成了新的块文件。



如何在CAD整图中提取局部

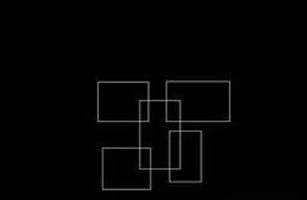

打开这个文件可以看到,这个文件里只存在刚才选中的图形。



如何在CAD整图中提取局部
