CAD多重引线怎么合并

当CAD图纸部件之间关联密切,而且空间相对有限时,可使用“合并”功能将多个多重引线对象合并为一个。步骤如下:

1、选择多重引线的“合并”菜单命令。

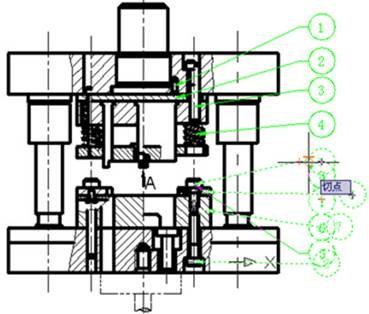

2、选择需要合并的多个多重引线。



CAD多重引线怎么合并

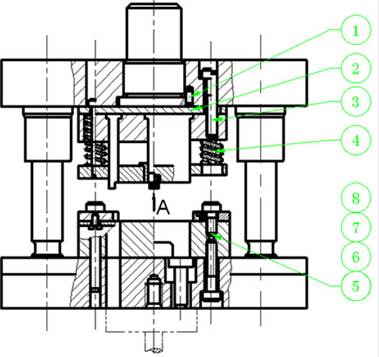

3、指定合并方向。此处输入V,选择以垂直的方向进行合并。



CAD多重引线怎么合并

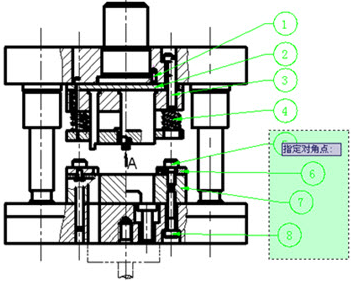

4、指定多重引线的位置。



CAD多重引线怎么合并

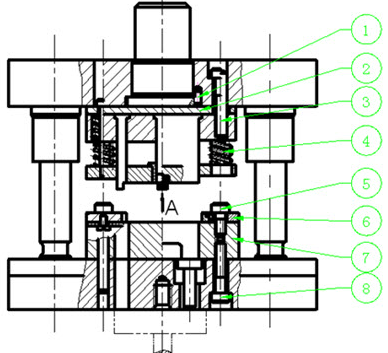

5、完成多重引线的合并。



CAD多重引线怎么合并
