CAD内部块和外部块的区别及用法

内部块与外部块的区别:

1、外部块:W(wblock)可将对象以文件的格式保存,并定义成块。 外部块可在当前窗口或其他窗口调用,也可在下次打开CAD时调用。

2、内部块:B(block)可在当前的DWG图形中复制粘贴使用。 内部块只能在当前窗口调用。

内部块与外部块的用法:

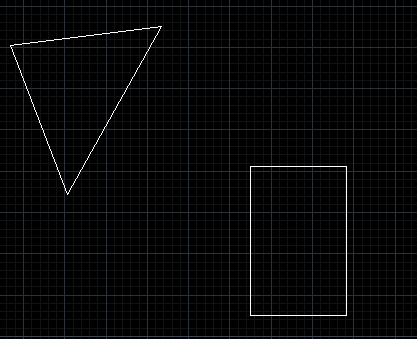

1、  打开CAD创建两个块图形,三角形定义为内部块,矩形定义为外部块;



CAD内部块和外部块的区别及用法

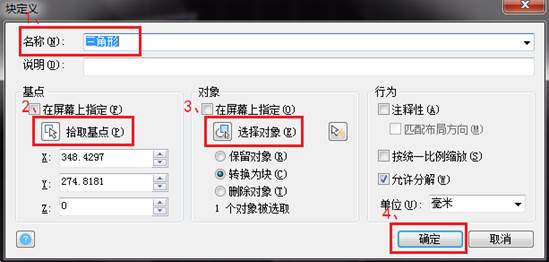

2、  定义内部块:(1)定义内部块名称;(2)拾取基点;(3)选择对象;(4)确定。



CAD内部块和外部块的区别及用法

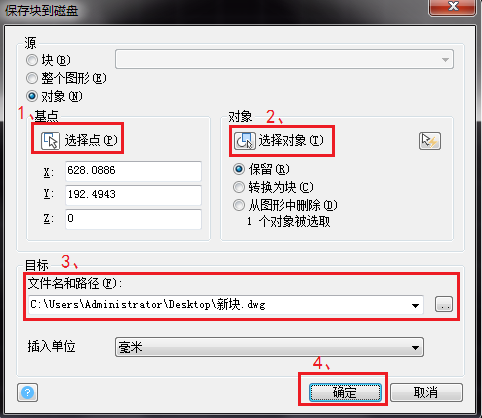

3、定义外部块:(1)拾取外部块基点;(2)选择对象;(3)选择外部块保存位置;(4)确定。



CAD内部块和外部块的区别及用法
