如何用CAD设计洗脸盆平面图

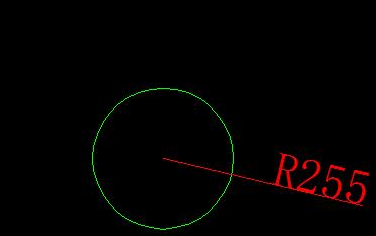

1、  调用圆命令,绘制出半径为255的圆。



如何用CAD设计洗脸盆平面图

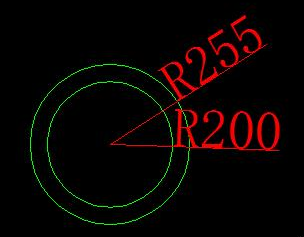

2、  调用偏移命令,将圆向内偏移55。



如何用CAD设计洗脸盆平面图

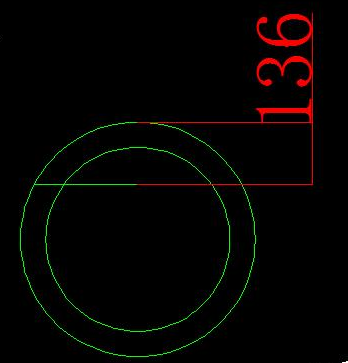

3、  调用直线命令,绘制一条垂直线段穿过圆。



如何用CAD设计洗脸盆平面图

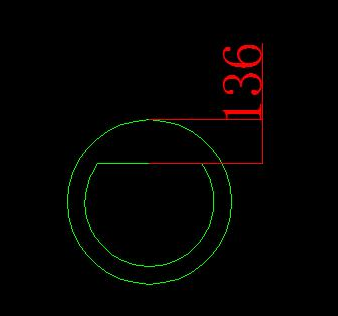

4、  调用修剪命令,对圆和直线进行修剪。



如何用CAD设计洗脸盆平面图

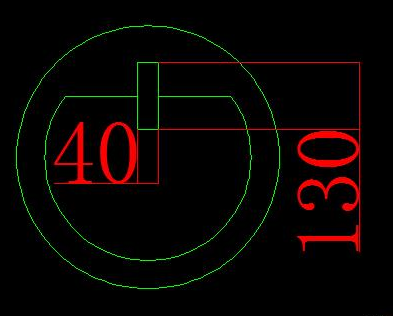

5、  调用矩形命令,绘制龙头形状。



如何用CAD设计洗脸盆平面图



6、  调用圆命令绘制开关,洗脸盆平面图绘制完成。



如何用CAD设计洗脸盆平面图
