CAD畫圖時如何讓直線標注顯示直徑符號
有時我們畫CAD圖時需要讓直線標注顯示直徑符號Φ，這時我們?cè)撛趺醋瞿兀?/p>

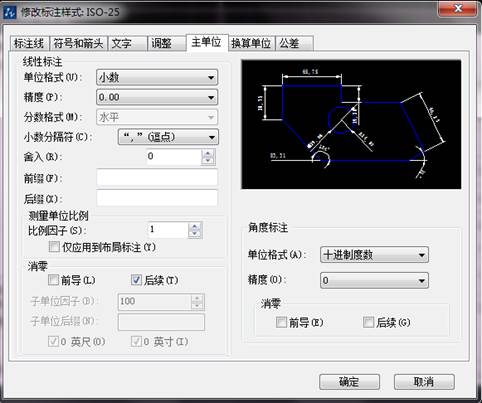

1、 首先，我們打開標注樣式管理器，點擊“修改”，找到主單位選項卡。

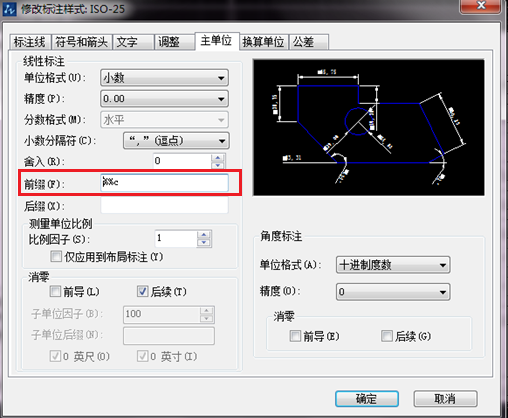

2、在主單位下找到前綴，在前綴這一欄中輸入%%c（注意：輸入字符時必須是英文輸入法狀態），然后點擊“確定”。

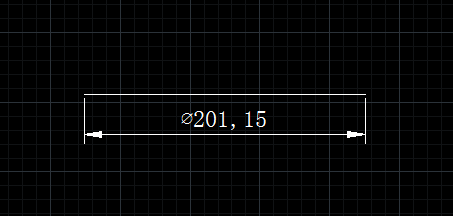

3、這時我們對直線進行標注時就會有直徑符號Φ顯示出來了。
