CAD中怎么把直径标注的文字设置成水平

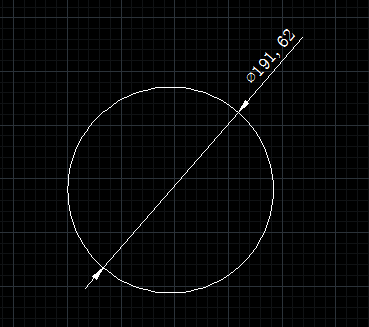

CAD标注直径时引线和尺寸线设置在一条直线上,如下图所示。怎么让引线和尺寸线不在同一直线上,把直径标注的文字设置为水平呢?



CAD中怎么把直径标注的文字设置成水平

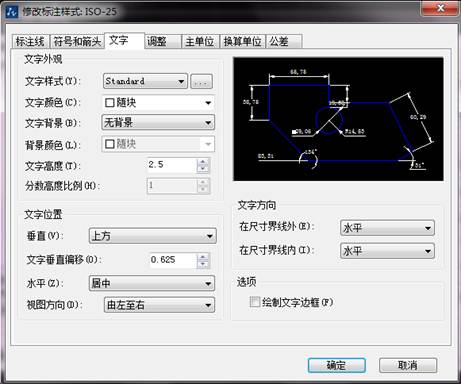

打开“标注样式管理器”对话框,点击“修改”,再点击“文字”选项,将文字方向选择为“水平”。



CAD中怎么把直径标注的文字设置成水平



修改完成后直径标注的文字呈水平状态。



CAD中怎么把直径标注的文字设置成水平
