在CAD中为什么直径标注只有一个箭头

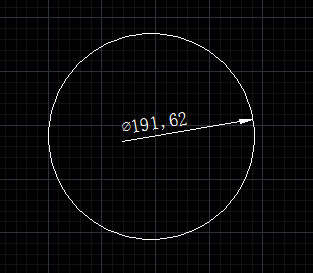

在CAD中标注直径,当标注尺寸在圆内部显示时,为何不是显示的是双箭头(尺寸线刚好是直径),而是尺寸线刚好是半径的单箭头,如下图所示。

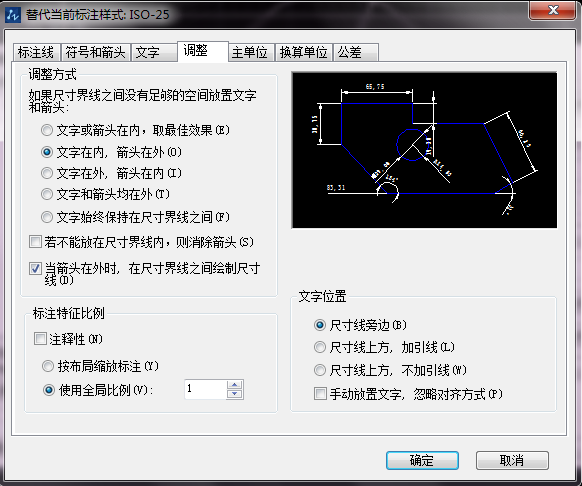

打开标注样式对话框,单击“修改”,选择“调整”选项卡,选择调整方式为“文字在内,箭头在外”。
修改之后,直径标注显示为双箭头,尺寸线刚好是直径。
