CAD制作課程表的技巧


cad中想要畫一個課程表,該怎么設計課程表呢?下面我們就來看看詳細的教程。

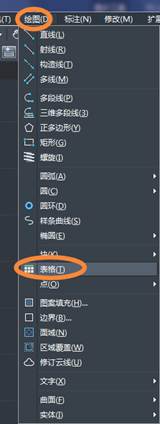

1、打開CAD軟件,在左側的工具欄里找到表格命令,或者是在菜單欄點擊繪圖,在繪圖的下拉菜單里找到表格命令。

用CAD制作課程表的技巧

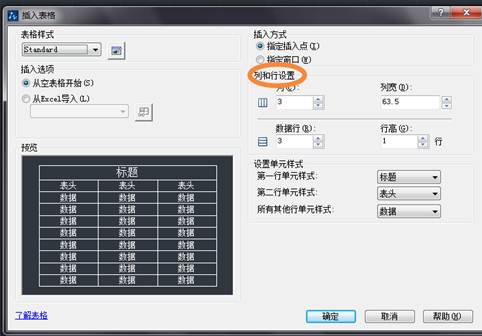

2、點擊表格后,會出現一個插入表格的窗口。左側有表格的樣式,右側是制作表格的關鍵,右側有行和列的數據,還有行高列寬的數據,這些都要根據自己的需求來填寫。

用CAD制作課程表的技巧

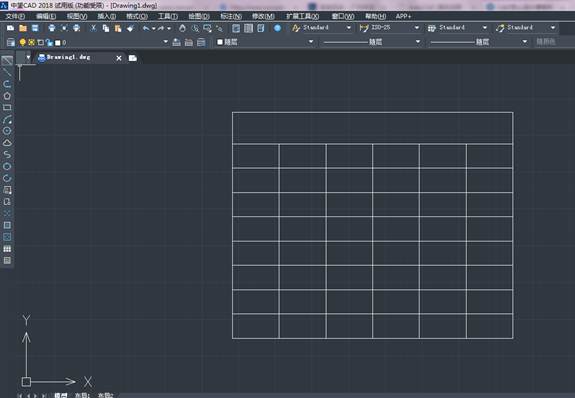

3、我們這里輸入6列7行,行高列寬用默認,填好相應的數據,點擊確認。列表就出現在頁面上了。

用CAD制作課程表的技巧

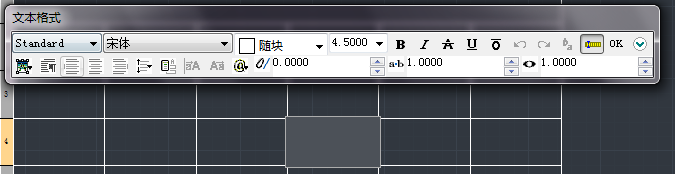

4、接下來就是編輯文字了,先選中要編輯文字的單元格,雙擊便可輸入文字。

用CAD制作課程表的技巧

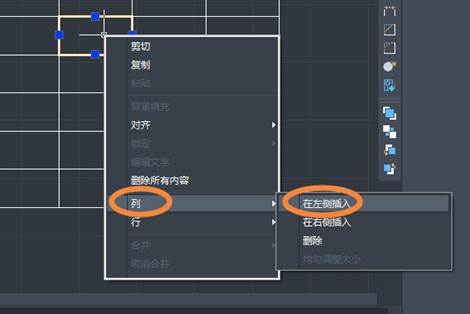

5、如果在做表格的時候想要插入行或列,也是可以的。用法和EXCEL也是相似的。先選中表格,然后點擊鼠標右鍵,找到插入行或列的命令,如果插入列的話選擇向左插入還是向右。插入行的話選擇向上或向下插入。

用CAD制作課程表的技巧

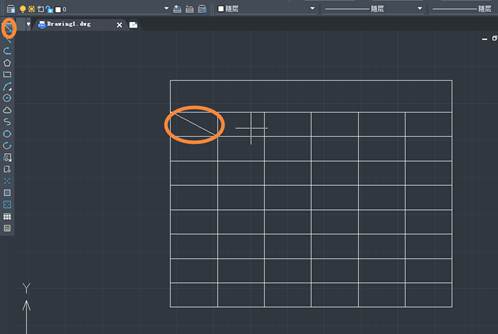

6、借助CAD直線工具畫斜線簡單方便,這一點比EXCEL簡單方便多了。選擇直線工具,在對角線的位置直接連接就形成一條斜線。在斜線里輸入文字也很簡單,可以在CAD頁面上寫好文字,直接用M快捷鍵移到想要的位置上。

用CAD制作課程表的技巧

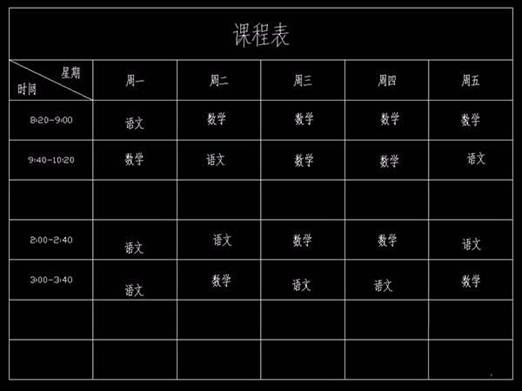

7、最后做成的表格如下圖,是不是比用EXCEL更方便呢?

用CAD制作課程表的技巧
