CAD怎么繪制四棱錐體
cad中想要繪制四棱錐體，該怎么繪制呢？我們可以使用cad中自帶的命令繪制，下面我們就來看看詳細的教程。

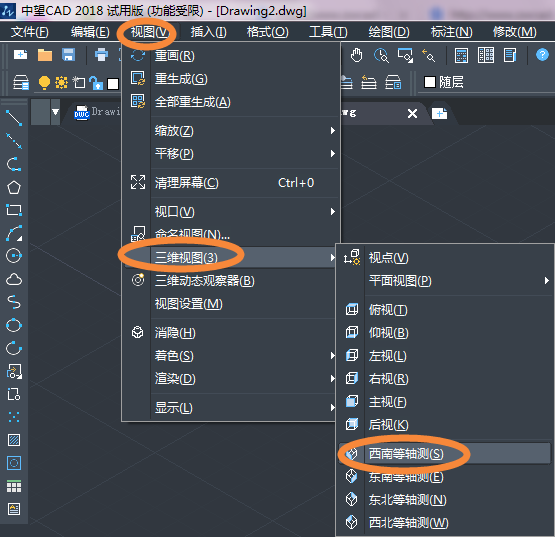

1、打開CAD，新建一個空白文件。并調整好三維視圖，調整視圖方法：執行【視圖】-【三維視圖】-【西南等軸測】
2、激活棱錐面命令。方法：執行【繪圖】-【建模】-【棱錐面】

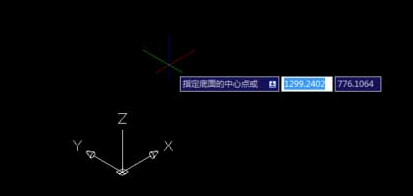

3、激活棱錐面命令之后，首先要做的是指定底面圓的中心點。說明一下，今天筆者分享的是四棱錐的造型方法，二棱錐面默認的就是四棱錐，所以直接輸入底面圓的中心點坐標就可以了，筆者輸入的坐標是0,0,0，這個沒有強制要求。

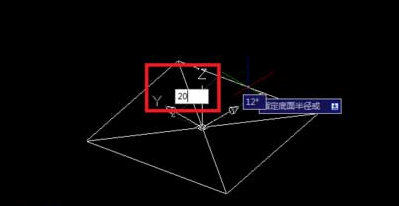

4、指定底面半徑，輸入20，回車。注意下圖中紅色框選的內容，默認的是4個切面和外切，所以輸入半徑20，則意味著四棱錐底面正方形的大小為40x40。
5、指定高度，輸入50，你也可以左鍵隨便點擊一個位置，這都無所謂，因為這里只是演示如何造型四棱錐，而不是做標注設計。
6、一確定高度就畫好了四棱錐體，如下所示。

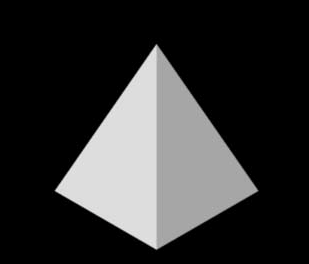

7、看看渲染的效果
