CAD绘制一个简单的花瓶平面图的技巧
利用CAD绘制花瓶平面图其实不难，怎么绘制一个简单的花瓶呢？以下是绘制简易花瓶的步骤。

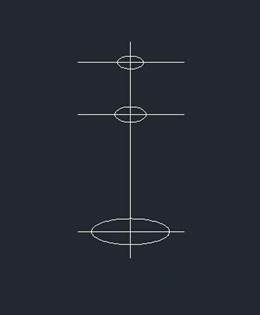

1、通过直线和椭圆工具，绘制以下图形。

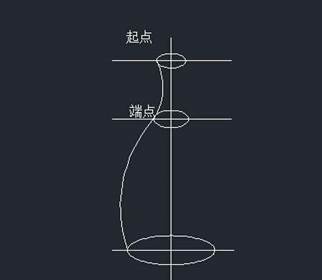

2、执行“绘图|圆弧|起点、端点、角度”菜单命令，分别捕捉起点、端点，再输入角度-60，从而绘制左下侧的一段圆弧。
3、同样，再执行“绘图|圆弧|起点、端点、角度”菜单命令，分别捕捉起点、端点，再输入角度-60，从而绘制在上侧的一段圆弧。

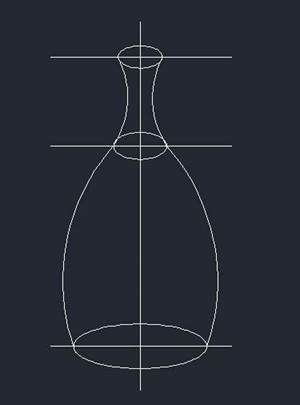

4、再按照前面二步相同的方法，绘制右侧的相应弧对象。

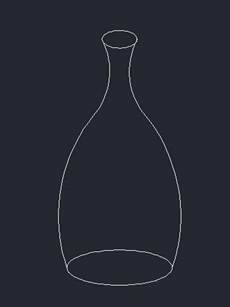

5、执行“删除”命令,将中间的椭圆及所有水平和垂直线段删除。

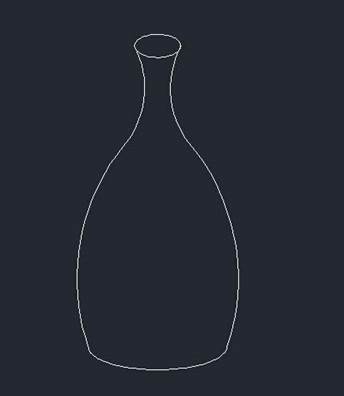

6、执行“修剪”命令，将下侧的椭圆对象中多余的圆弧进行修剪。
简单的花瓶平面图就这样完成了，同时你也可以根据自己的喜好来设计不同款式的花瓶。
