CAD怎么画角钢? CAD画角钢的教程
接下来我们来看看CAD中绘制一个角钢的符号的教程，有需要的朋友可以参考一下。

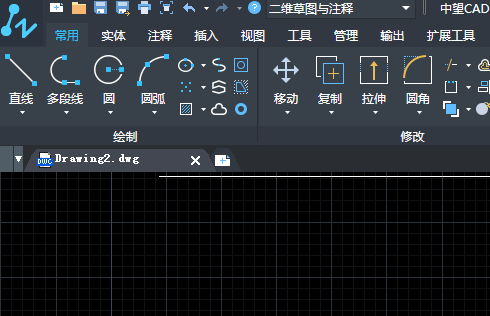

1、打开CAD这款软件，进入CAD的操作界面如图所示：

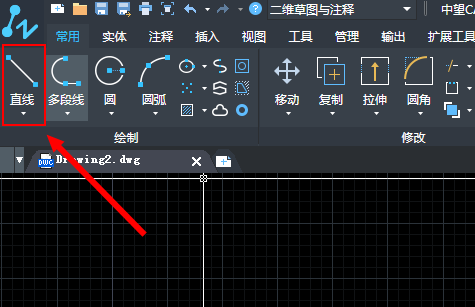

2、在该界面内找到直线命令，如图所示：

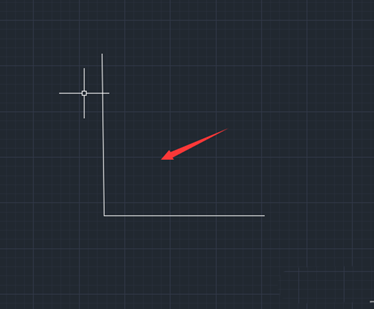

3、使用直线命令画出角钢的外边轮廓，如图所示：
4、在使用直线命令画出角钢的内边轮廓并预留出拐角，如图所示：

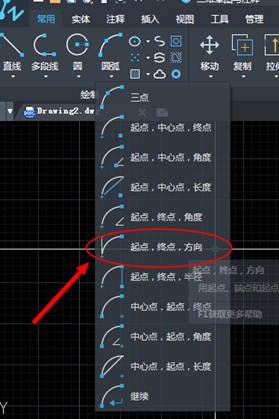

5、在绘制区找到圆弧选项，点击圆弧选项在其子级菜单里找到起点、端点、方向选项，如图所示：

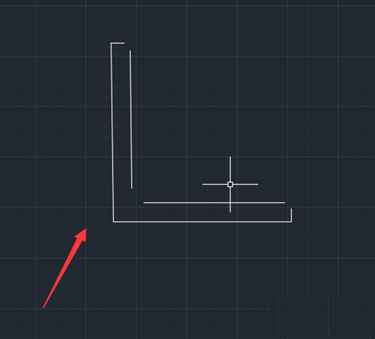

6、选择起点、端点、方向选项，在图中拐角处画出圆弧，如图所示：

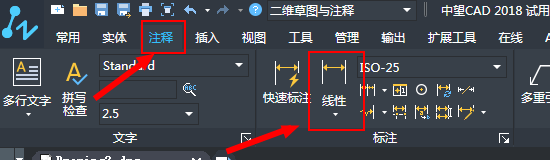

7、画好角钢之后，在注释菜单栏中找到线性标注选项，并点击线型，如图所示：

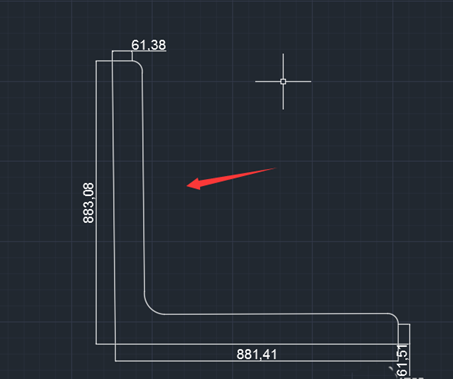

8、使用线性标注将角钢直线部分全部标注上，如图所示：

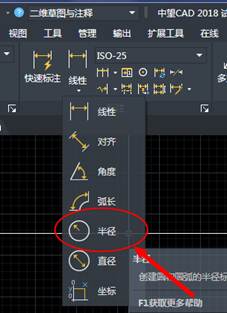

9、点击线性标注选项，在其子级菜单里找到半径标注选项，如图所示：

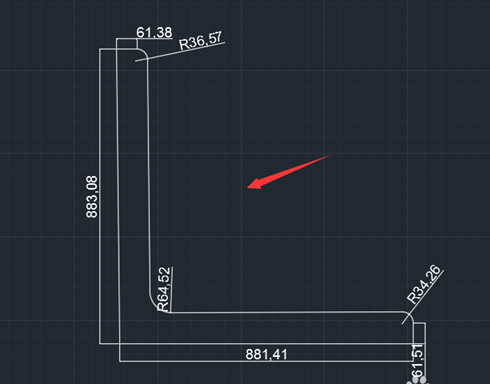

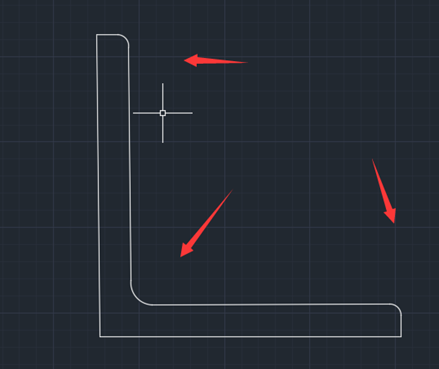

10、选择半径标注选项，将角钢的圆弧部分标注上这样我们的角钢就画好了，如图所示：
上面就是绘制角钢的步骤，你们掌握了吗？
