CAD公告牌制作流程



今天小編就給大家?guī)?lái)中望CAD三維建模教程:公告牌制作流程,下面我們一起來看看CAD實例的具體內容。

首先,來看看CAD制作的效果圖吧。

CAD公告牌制作流程

具體步驟如下:

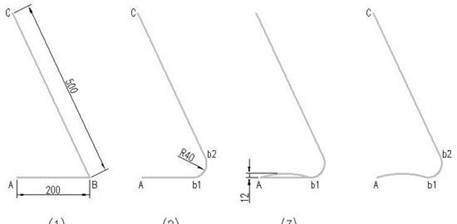

步驟一、首先利用CAD軟件在畫布中繪制一個側面的框架一,如圖所示:

CAD公告牌制作流程

1、首先繪制一個框架的輪廓線,我們利用CAD命令【PL】或者【L】來繪制輪廓線,然后設置兩條線的夾角在65度左右。

2、然后利用【F】命令,繪制圓角,

3、然后在A和B1兩點之間做一個圓弧,設置圓弧的高度在12,如圖所示:

4、然后我們選擇下面的直線進行刪除。

步驟二、然后繪制另一側的框架和底部的框架。如圖所示:

CAD公告牌制作流程

1、點擊菜單欄中的視圖,然后選擇東南等軸測按鈕,然后將一個視點設置為東南等軸測,接著繞X軸旋轉-90度、

2、復制前面的框架,然后在距離為250的地方進行粘貼。

3、然后利用PL命令才繪制底部的框架。

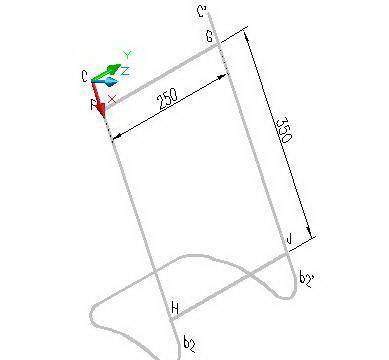

步驟三、設置好視圖,然后利用直線命令,在F的坐標50,0,0,輸入距離為250,得到直線FG。同理,我們也繪制HJ,如圖所示:

CAD公告牌制作流程

步驟四、繪制頂部的拉伸圓,首先我們?cè)O(shè)置好合適的視圖,然后設置工具箱中的圓命令,在圓心C點,做一個半徑為5的圓,同理,我們?cè)趫A心C'處也做一個圓,如圖所示:

CAD公告牌制作流程

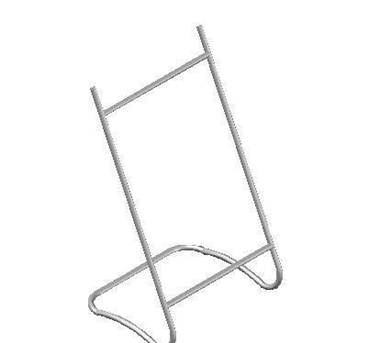

步驟五、拉伸實體對象,啟動拉伸命令,然后選擇路徑選項,選擇FG,接著點擊菜單欄中的視圖,然后著色,最后點擊體著色。如圖所示:

CAD公告牌制作流程

步驟六、繪制頂部小球。首先設置好視圖,之后,我們繪制小球,啟動球體命令,然后球心在0.0.10,半徑設置為12.如圖所示:

CAD公告牌制作流程

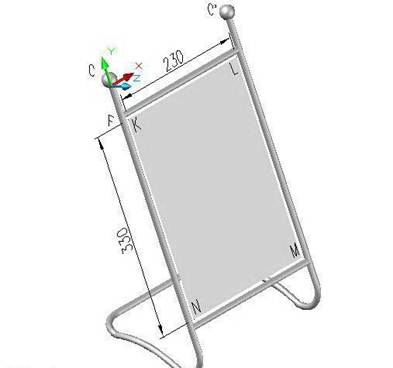

步驟七、繪制公告板,首先啟動_3DFACE三維面命令,然后利用自動捕捉,from 基點: (單擊點F)<偏移>: @10,-10,指定第一點K,(光標移向Y的負方向)230↙,輸入距離指定第二點L, (光標向X方向移)330↙,輸入距離指定第三點M, (光標向Y的負方向移)230↙,輸入距離指定第四點N。得到三維面KLMN。如圖所示:

CAD公告牌制作流程

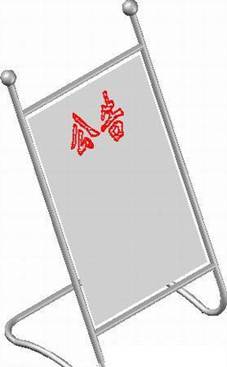

步驟八、然后我們?cè)诠鏅谥休斎胛覀冃枰奈淖郑孀指呓ㄗh為60,如圖所示:

CAD公告牌制作流程

最后,我們合并所有的對象。



以上就是繪制公告牌的全部?jī)?nèi)容,希望對大家有幫助!
