CAD绘制图形时精度基础操作教程

确保模型所需要的精度。有几种可用的精度功能，包括

极轴追踪。捕捉到最近的预设角度并沿该角度指定距离。

锁定角度。锁定到单个指定角度并沿该角度指定距离。

对象捕捉。捕捉到现有对象上的精确位置，例如多线段的端点、直线的中点或圆的中心点。

栅格捕捉。捕捉到矩形栅格中的增量。

坐标输入。通过笛卡尔坐标或极坐标指定绝对或相对位置。

最常用的精度功能是极轴追踪、锁定角度和对象捕捉。

极轴追踪

需要指定点时（例如在创建直线时），使用极轴追踪来引导光标以特定方向移动。

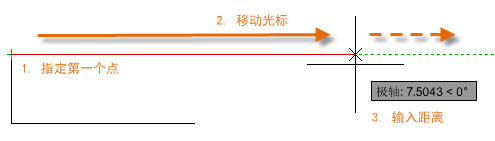

例如，指定下面直线的第一个点后，将光标移动到右侧，然后在“命令”窗口中输入距离以指定直线的精确水平长度。

默认情况下，极轴追踪处于打开状态并引导光标以水平或垂直方向（0 或 90 度）移动。

锁定角度

如果需要以指定的角度绘制直线，可以锁定下一个点的角度。例如，如果直线的第二个点需要以 45 度角创建，则在“命令”窗口中输入 <45。

按所需的方向沿 45 度角移动光标后，可以输入直线的长度。

对象捕捉

到目前为止，在对象上指定精确位置的最重要方式是使用对象捕捉。

只要 CAD 提示您指定点，对象捕捉就会在命令执行期间变为可用。例如，如果创建一条新线，然后将光标移动到现有直线端点的附近，光标将自动捕捉它。

设置默认对象捕捉

输入 OSNAP 命令以设置默认对象捕捉，也称为“运行”对象捕捉。例如，您可能会发现，默认启用“中点”对象捕捉很有用。

建议

在提示输入点时，可以指定替代所有其他对象捕捉设置的单一对象捕捉。按住 Shift 键，在绘图区域中单击鼠标右键，然后从“对象捕捉”菜单中选择对象捕捉。然后，移动光标在对象上选择一个位置。

请确保放大到足够大以避免出现错误。在复杂的模型中，捕捉到错误对象将导致可能传播到整个模型的错误。

对象捕捉追踪

在命令执行期间，可以从对象捕捉位置水平和垂直对齐点。在下图中，首先将光标悬停在端点 1 上，然后悬停在端点 2 上。光标移近位置 3 时，光标将锁定到水平和垂直位置，如图所示。

现在，您可以完成创建已从该位置创建的直线、圆或其他对象。

验证所做的工作

重新检查几何图形以尽早发现错误。输入 DIST 命令（或仅 DI）来测量模型中任意两点之间的距离。

例如，您可能需要在显示的两点之间查找间隙，这可能表示墙角和小桌子角，也可能表示塑料零件和电线的二维截面。

输入 DIST 后，单击角点 (1) 上的端点。接下来，按住 Shift 键，同时单击鼠标右键，然后从对象捕捉菜单中选择“垂直”。最后，单击圆 (2)。

显示在结果中的小数位数和单位样式由 UNITS 命令控制。

快捷功能键参考

键盘上的功能键在 CAD 中都具有指定。最常打开和关闭的功能键使用一把钥匙来表示。

注： F8 和 F10 相互排斥 - 打开一个将会关闭另外一个。
