CAD中添加打印戳記圖文教程



如何在打印CAD圖紙時添加打印戳記呢,接下來看看以下教程吧!

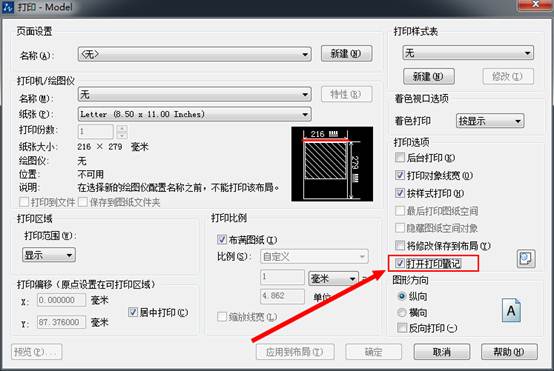

打開CAD打印對話框,勾選“打開打印戳記”,然后點擊后面的按鈕打開“打印戳記”對話框,如下圖所示。

CAD中添加打印戳記圖文教程



CAD中添加打印戳記圖文教程

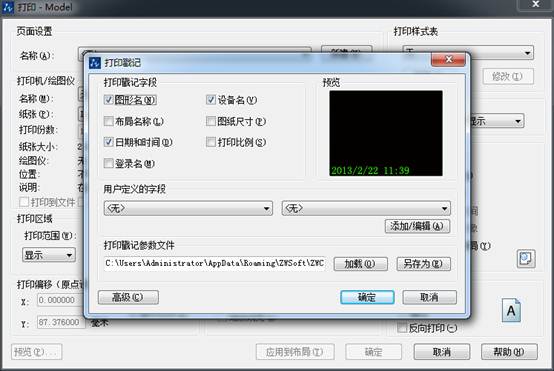

在打印戳記對話框中,可以勾選一些預設的戳記,如圖形名、設備名、布局名稱、圖紙尺寸、日期和時間、打印比例、登錄名等。點擊“用戶定義的字段”下的“添加/編輯”按鈕可以添加自己需要的特殊戳記。打印戳記的參數還可以保存然后在打印其他圖紙時加載。

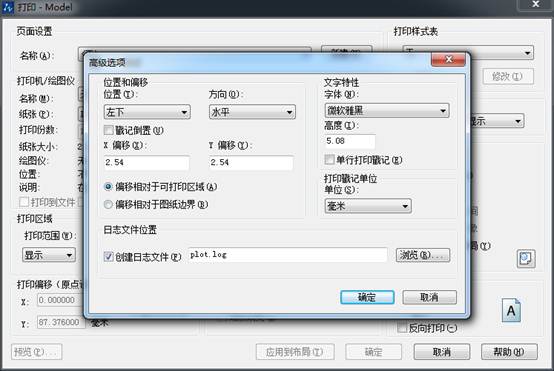

單擊對話框底部的“高級”按鈕,會彈出“高級選項”對話框,可以設置戳記在圖紙中的位置,字體、單位等等參數,如下圖所示。

CAD中添加打印戳記圖文教程



看完的朋友可以馬上打開中望CAD軟件試一試哦。
