CAD如何使用阵列命令AR写弧形文字

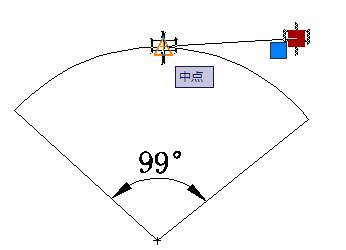

如何画一个圆心角为99度的弧,用单行文字命令DT创建文字“中”,把文字的对正样式改为正中,鼠标左键点击文字的中间夹点,用M命令把文字移动到弧度中点上,然后再把文字垂直往上移动到弧上。

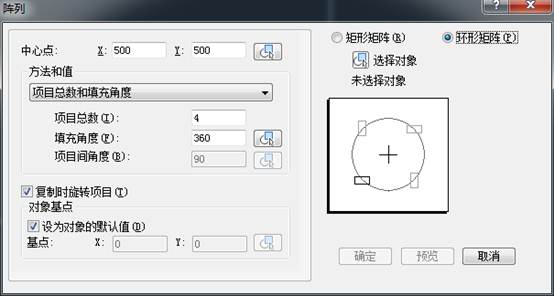

使用阵列命令AR,选择弧的圆心(中心点为弧的圆心),输入项目总数和填充角度(如下图所 示),下图右上角有“选择对象“按钮,鼠标点击“选择对象”按钮,然后点击“确定”。

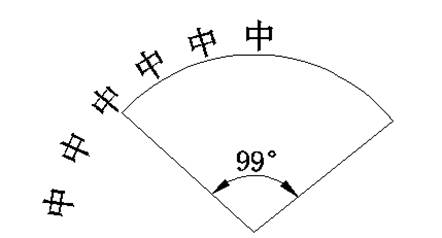

阵列完成后,文字实现了以下图的阵列

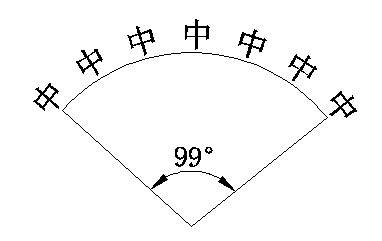

使用旋转命令RO把已上图示到6个文字旋转至下图所示的位置,然后鼠标左键双击文字,修改文字内容。

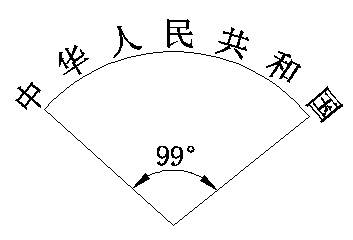

修改好的文字如下图所示。
