CAD淋浴房的画法
淋浴房是现代装修中时尚的家居产品。卫生时尚,在绘制图纸时也是必不可少的一部分。今天我们来分享一下怎样绘制淋浴房。

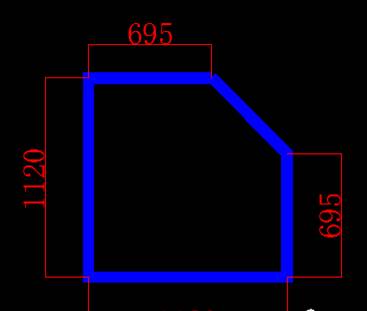

1.调用“PL”多线段命令,绘制出淋浴房的轮廓。其尺寸一般为1120或者其他。这个尺寸是可以根据客户家的卫生间定制的。

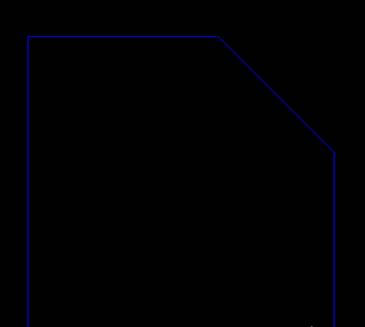

2.调用"X“分解命令。

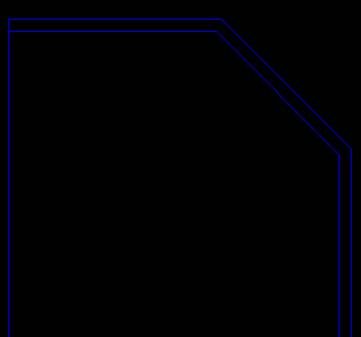

3.调用"O"偏移功能,将多段线向内偏移40,并用修剪”tr“功能修剪。

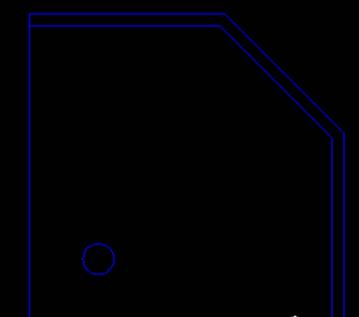

4.调用圆命令,绘制出半径为50的圆表示地漏。移动到相应的位置。
5.调用”DIV"定数等分命令,将圆分成三等分。(若看不到分点,可选择点样式设置。)

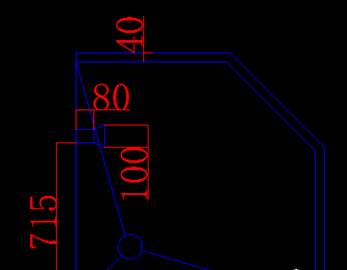

6.调用直线,以等分点为起点绘制线段,并且删除等分点。

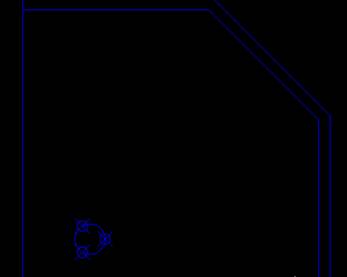

7.调用直线命令,绘制出淋浴头。淋浴房的绘制就完成了。
以上就是淋浴房的绘制方法,希望大家的喜欢!
