在CAD中如何標注鈍角?

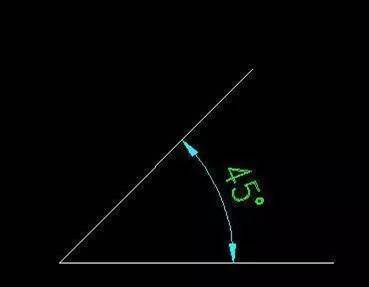

我們在使用CAD打開角度標注命令時習慣性地會選擇形成夾角的兩條邊然后標注出兩角之間的角度,而且一般是銳角,如圖:
那么,如何標注出兩條線間的鈍角呢?具體操作如下:
快捷鍵DAN回車或點擊角度標注命令,命令行會提示:
注:這里不用選擇,直接回車也就是“指定頂點”

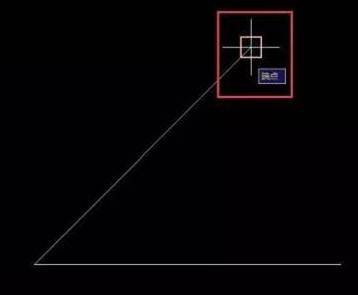

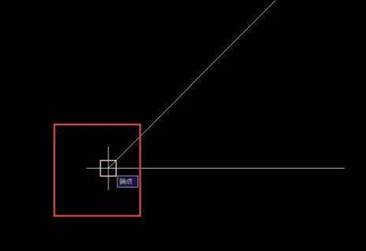

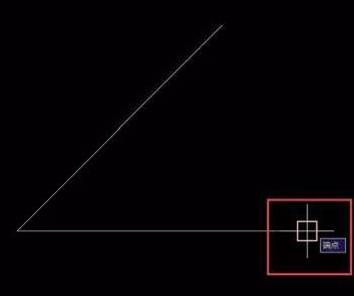

按提示分別指定角的頂點、指定角的第一個端點、指定角的第二個端點,

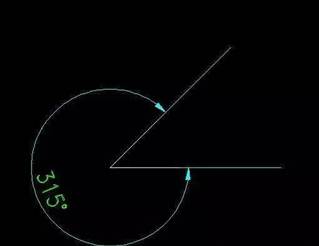

成品如下圖同樣的一個圖形不再標注出45°而是標出鈍角315°
說明:輸入標注角度命令dimangular(快捷鍵縮寫DAN)后,不選擇對象,直接回車“指定頂點”,按命令提示操作即可。
