CAD利用直線繪制長方體軸測圖



 根據軸測投影的性質,若兩直線在空間相互平行,則它們的軸測投影仍相互平行,所以凡和坐標軸平行的直線,它的軸測圖也一定和軸測軸平行。由于3 個軸測軸與水平方向所成的角度分別為30°、90°和150°,所以立體上凡與坐標軸平行的棱線,在立體的軸測圖中也分別與軸測軸平行。在繪圖時,可分別把這些直線畫成與水平方向成30°、90°和1500°的角。對于一般位置的直線(即與3 個坐標軸均不平行的直線),則 可以通過平行線來確定該直線兩個端點的軸測投影,然后再連接這兩個端點的軸測圖,組成一般位置直線的軸測圖。

1.CAD

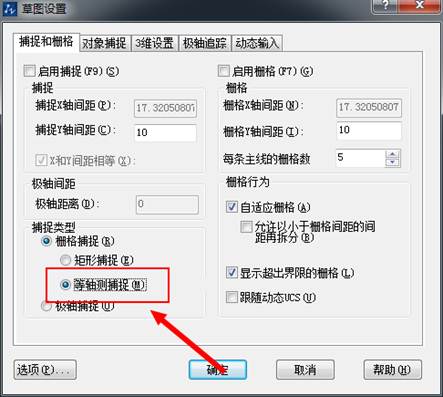

采用前面所講的方法設置好等軸測環境,按【F8】鍵打開正交捕捉。

CAD利用直線繪制長方體軸測圖


2.
按功能鍵【F5】切換到右視平面,首先繪制長方體的右視平面,在命令行輸入【L】直線命令,在繪圖窗口中單擊鼠標捕捉一點,如圖所示。



CAD利用直線繪制長方體軸測圖


3.

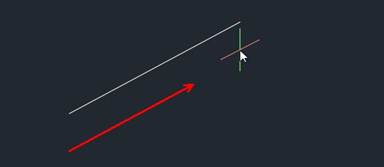

先將光標移動至30°方向,然后輸入100并按空格鍵。

CAD利用直線繪制長方體軸測圖


4.

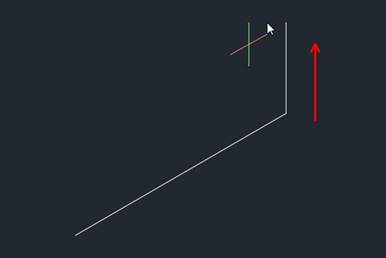

將光標移至90°方向,然后輸入50并按空格鍵。

CAD利用直線繪制長方體軸測圖

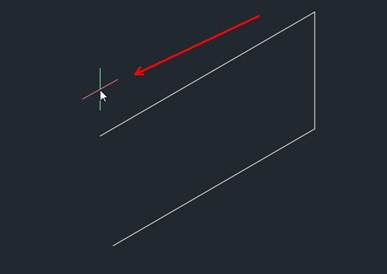

5.將光標移至210°方向,然后輸入100并按空格鍵。

CAD利用直線繪制長方體軸測圖


6.

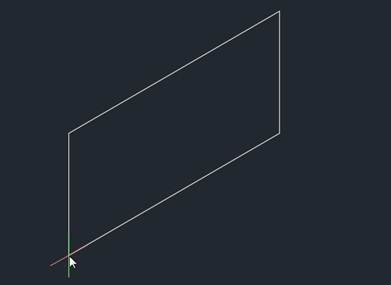

在命令提示下選擇“閉合”,繪制長方體的右視平面如圖所示。

CAD利用直線繪制長方體軸測圖


7.

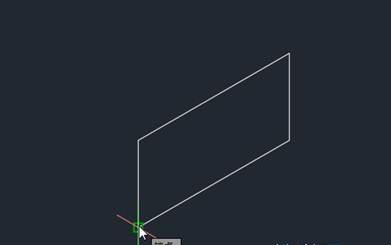

下面繪制長方體的左視平面。按功能鍵【F5】切換到左視平面;在命令行輸入【L】直線命令,在繪圖窗口中單擊鼠標捕捉一點,如圖所示。

CAD利用直線繪制長方體軸測圖


8.

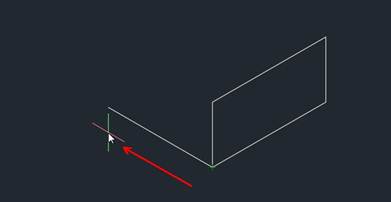

將光標移至150°方向,然后輸入100并按空格鍵。

CAD利用直線繪制長方體軸測圖

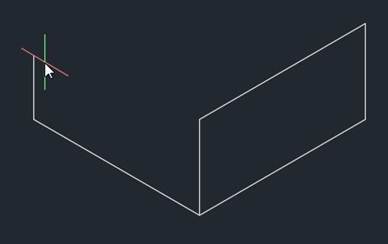

9.將光標移至90°方向,然后輸入50并按空格鍵。

CAD利用直線繪制長方體軸測圖


10.

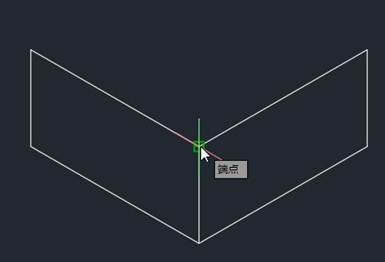

最后在繪圖區域捕捉如圖所示的端點單擊鼠標,按空格鍵完成繪制長方體的左視平面。

CAD利用直線繪制長方體軸測圖


11.

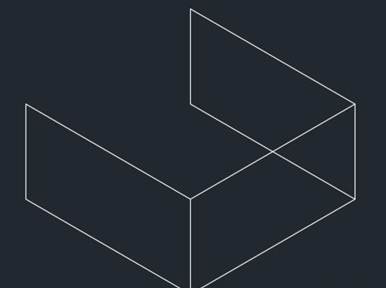

復制一份左視平面到目標位置,繪制效果如圖所示。

CAD利用直線繪制長方體軸測圖


12.

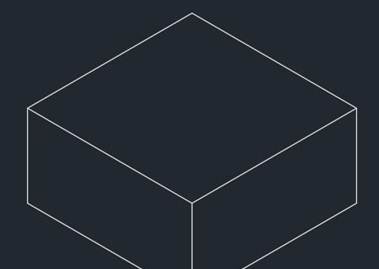

繪制出俯視平面上的直線,然后刪除被遮擋住的直線,最終效果如圖所示。

CAD利用直線繪制長方體軸測圖
