中望CAD绘制齿轮零件图



    单个圆柱齿轮一般用二个视图表达,规定画法中规定齿顶圆和齿顶线用粗实线绘制,分度圆和分度线用点划线绘制,齿根圆和齿根线用细实线绘制(也可省略不画);齿轮是机械设备中最常见的传动零件,接下来看一下用CAD绘制出齿轮的简单画法。

    在剖视图中,当剖切平面通过齿轮的轴线时,轮齿部分一律按不剖处理,此时齿根线则要用粗实线来绘制,齿轮的其他部分仍按照实际形状投影绘制。

1、打开中望CAD软件,根据齿轮的分度圆直径,齿顶圆直径,齿宽等各项参数,绘制齿轮。如下图:

中望CAD绘制齿轮零件图

2、绘制出剖面线。

中望CAD绘制齿轮零件图

3、标上尺寸及各技术要求参数。

中望CAD绘制齿轮零件图

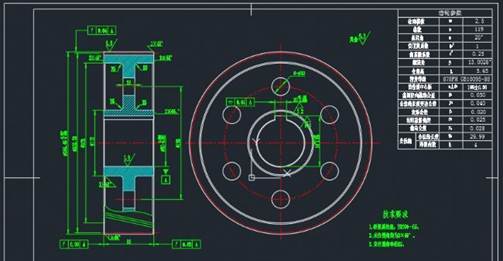

4、再把齿轮的参数表弄上,这样就完成了。

中望CAD绘制齿轮零件图
