怎么讓CAD的文字沿著弧線排列

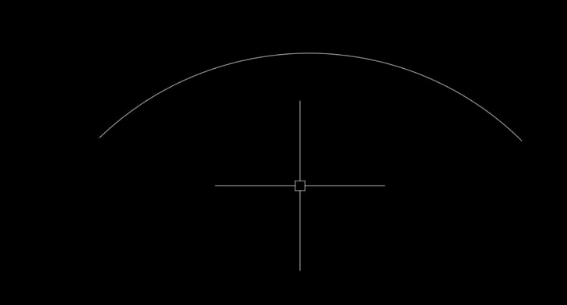

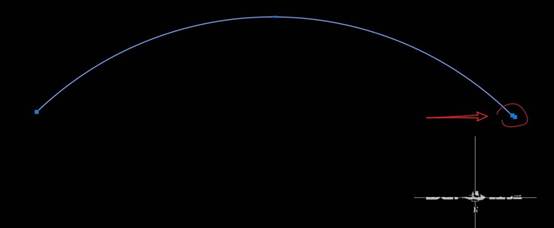

1、先畫一個大圓弧。在大圓弧尾端畫一個小圓弧,小圓弧半徑要向外面,用合并功能把兩段圓弧合并成多段線。
2、編輯一個文字,修改文字大?。S心意?。?,文字的對正關系要改成“正中”
3、編輯好文字了,要把文字創建成塊,輸入“B”回車,彈出塊定義對話框,寫上名稱,選擇對象為文字,選擇拾取點為文字下方正中,點擊確定。塊就創建好了。

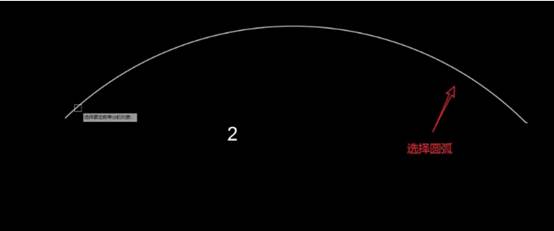

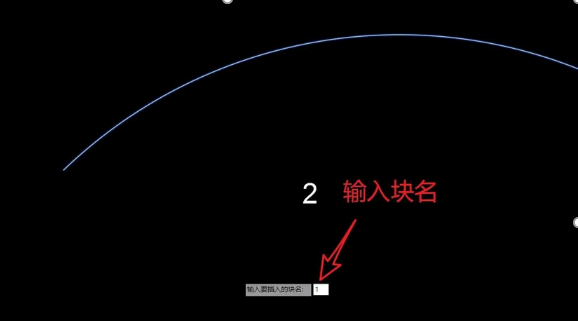

4、輸入“DIV”選擇要等分的對象:選擇圓弧,跟據命令欄提示,輸入“B”回車,輸入塊的名字回車。對齊和對象選擇默認“Y”回車,輸入需要的數量回車,文字就均分對齊了。

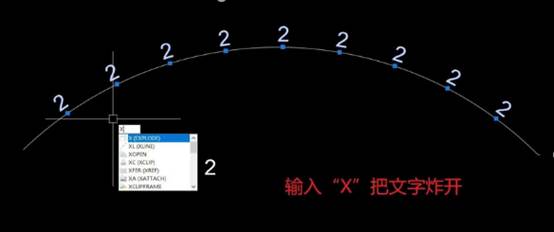

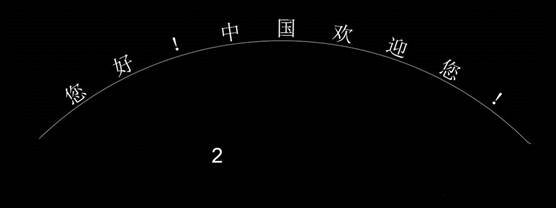

5、現在選中所有文字,輸入“X”把文字炸開,編輯單個的文字,把文字改成需要的句子!

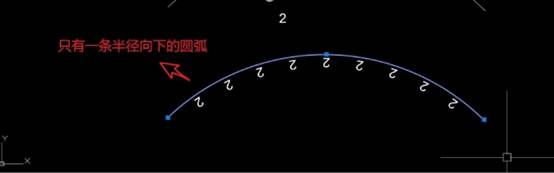

6、如果剛開始只畫一個向下半徑的圓弧,文字均分對齊時就會是倒立的,如圖
以上就是cad中制作文字沿弧形排列的教程,希望大家喜歡。
