利用EXCEL如何在CAD里繪制任意曲線、折線

中學里學過很多函數,他們的圖形怎么通過計算機繪制出來呢。我們今天介紹如何利用EXCEL在CAD里繪制任意曲線、折線的方法,一起來學習吧!

工具/原料

中望CAD2019

 EXCEL

方法/步驟

我們舉例一下,比方說繪制:8KM長的舊路改造設計,已經測量好了舊路中線的坐標

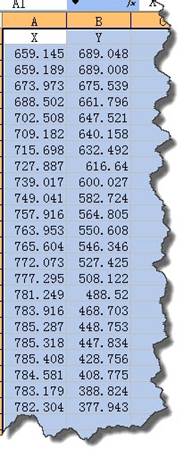

將x坐標值放入A列,y坐標值放入到B列  如圖

利用EXCEL如何在CAD里繪制任意曲線、折線

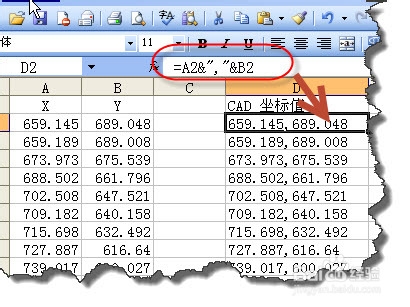

再將A列和B列合并成D列

中望CAD坐標點用逗號隔開,表達式如:x坐標值,y坐標值

所以我們加入輔助列,在D2單元格里輸入:=A2&“,"&B2,得到CAD 坐標值。

利用EXCEL如何在CAD里繪制任意曲線、折線

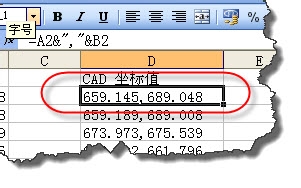

 復制生成CAD 坐標值 第一個坐標,用它來作為曲線的起點。

利用EXCEL如何在CAD里繪制任意曲線、折線

 打開中望CAD軟件,在命令行里輸入PL指令,空格后,粘貼起點坐標,后空格確認。

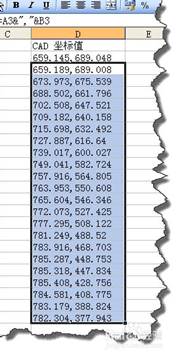

 回到EXCEL文件,復制余下來的坐標。

利用EXCEL如何在CAD里繪制任意曲線、折線

 再回到CAD軟件,再在命令行里粘貼余下來的坐標。

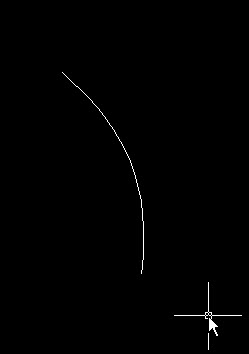

 看一下曲線是不是自動畫好了。這個方法的好處就是,你的坐標值如果要進行調整時,只需要在excel中進行修改,重新繪制,方便易于修改。

利用EXCEL如何在CAD里繪制任意曲線、折線
