用CAD如何畫荷花
前面我們講到了不少使用CAD軟件畫畫的技巧，今天我們給大家?guī)淼氖怯肅AD畫荷花的教程，希望對大家有所幫助。
1、打開中望CAD2019軟件。

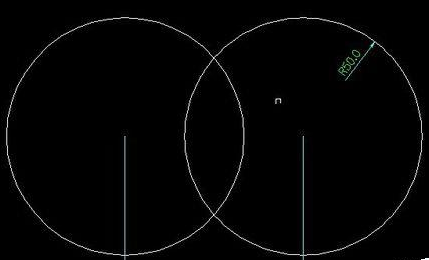

2、繪制兩個半徑為50mm的圓，圓心在一條直線上，且圓心之間的距離為75mm，如圖所示。

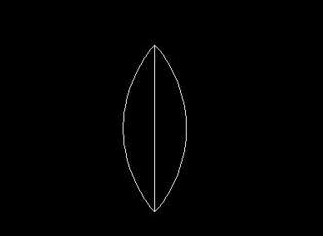

3、用直線連接兩圓的二個交點，并用修剪命令修剪，如圖所示。
4、用ar（陣列）命令，然后選擇“環形陣列”，選擇對象為步驟3中的直線，中心點為直線最上方點，項目總數為16，填充角度為35°，然后點確定，得到如圖所示的陣列圖形。

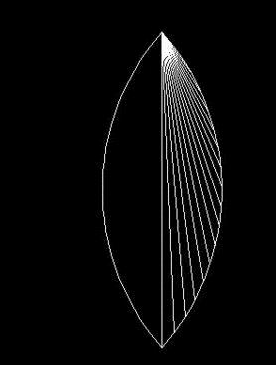

5、用tr修剪命令，修剪掉圓之外的線段，如圖所示。

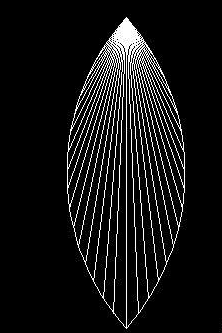

6、用mi鏡像命令，鏡像陣列修剪后的線段，得到如圖所示的花瓣。

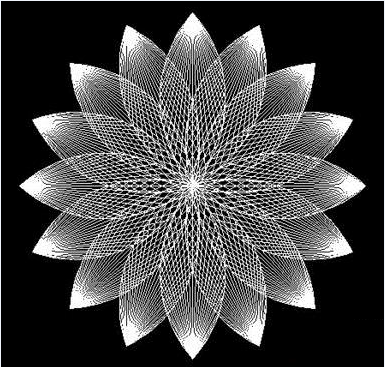

7、用ar（陣列）命令，然后選擇“環形陣列”，選擇對象為步驟5所示的花瓣，中心點為花瓣最上方點，項目總數為16，填充角度為360°，然后點確定，得到如圖所示的荷花。
