用CAD繪制水滴形狀教程
用CAD怎么繪制水滴形狀呢？我們在制作水源地圖標的時候，經常需要用到水滴形狀，今天，小編給大家帶來用CAD繪制水滴形狀的教程。
1、打開正交，做一條適當長度的直線。

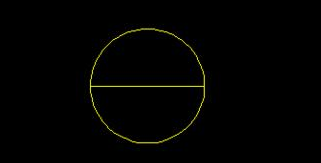

2、以直線中點為圓心，半長為半徑，作一個圓。

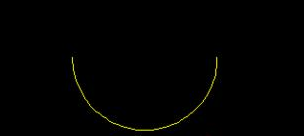

3、刪除多余的線段，剩下半個弧，如圖所示。
4、以圓弧中點，做一條適當長的垂直向上的直線。
5、連接弧端到直線頂的兩條直線。

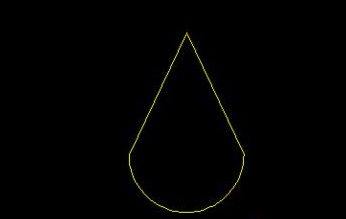

6、刪除多余線，得到一個水滴圖像。

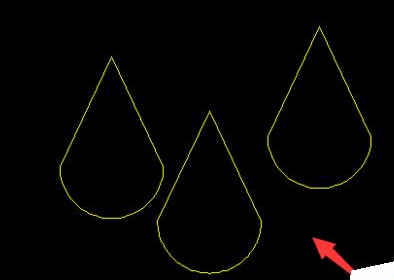

7、在復制兩個水滴圖像，位置分布均勻。
8、給圖像加一個適當大小的框，完成圖標的繪制。
以上就是中望CAD給大家帶來的水滴形狀教程貼，有喜歡的朋友可以繼續關注官網哦。
