cad怎么绘制水晶灯平面图?


一般室内装修都需要用到水晶灯装饰,那如何使用cad来绘制一个独特的水晶灯呢?下面小编就教一下大家水晶灯的平面图绘制方法,其中包含同心圆和椭圆的绘制,运用椭圆的极轴阵列方法,下面是具体的教程。

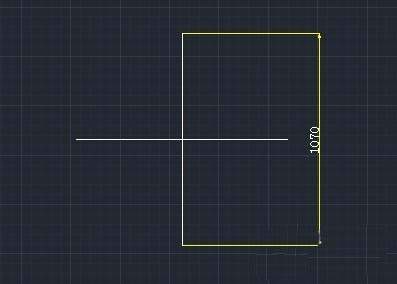

1、启动zwCAD软件,执行“直线”命令(L),打开“正交”模式,绘制二条相互交叉且长度为1070mm的直线。

cad怎么绘制水晶灯平面图?

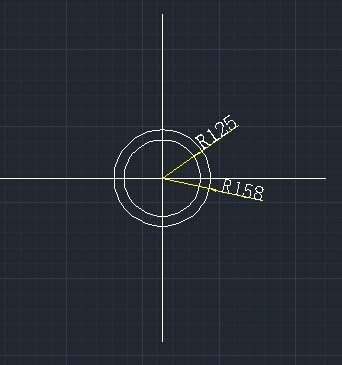

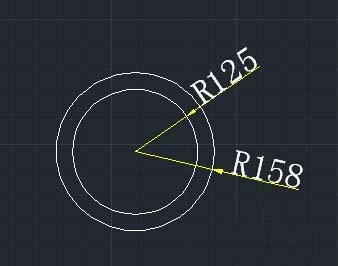

2、执行“圆”命令(c),以交叉点为圆心,绘制二个半径分别为125mm和158mm的同心圆。

cad怎么绘制水晶灯平面图?

cad怎么绘制水晶灯平面图?

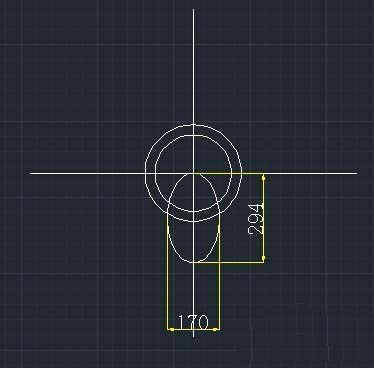

3、实行“椭圆”指令(EL),根据指令行提示,默许系统设置,并按空格键判定,系统提示选择“椭圆的端点:”,选择同心圆的圆心作作为椭圆的端点,翻开“正交”方式,向下移动光标,输入椭圆长轴为294mm,并按空格键判定,再输入短轴半径85mm,然后按空格键判定,就制作出了一个长轴和短轴分别为294mm和170mm的椭圆。

cad怎么绘制水晶灯平面图?

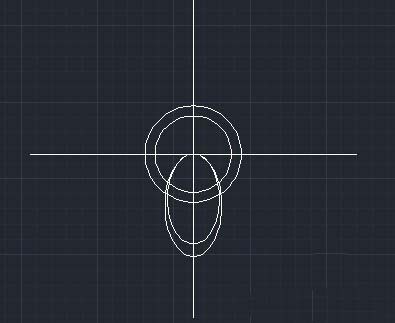

4、用同样的方法,过同样的点作为端点,绘制一个长轴和短轴分别为336mm和186mm的椭圆。

cad怎么绘制水晶灯平面图?

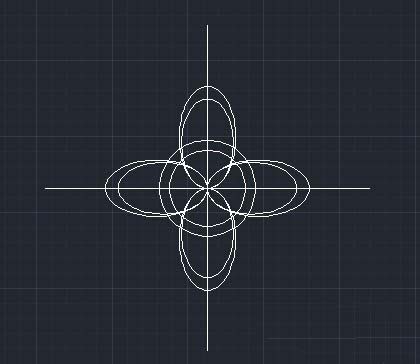

5、履行“阵列”命令,依据命令行提示,挑选二个椭圆为阵列目标,按空格键断定,体系弹出阵列方法菜单,挑选“极轴(PO)”选项,体系提示“指定陈设中心点[基点(B)、旋转轴(A)]:”,按空格键断定,体系默认为“中心点”,挑选同心圆的圆心,依据命令行提示,挑选“项目(I)”选项,并按空格键断定,然后依据提示输入阵列数为“4”,并按空格键断定即可。

cad怎么绘制水晶灯平面图?





水晶灯的绘制就完成了,有需要的朋友可以参考一下,自己尝试动手绘制。
