CAD怎么测量多线段的长度



CAD中会有多条线段,怎么测量这些线段的长度呢?今天小编给大家介绍CAD测量多线段长度的方法,大家参考一下,以下是详细的步骤。

1、输入DI命令,首先根据提示捕捉确定第一点。

确定完第一点后,注意命令行提示,可以看到CAD高版本增加了一个:多个(M)选项。

2、输入M,回车。

我们会看到有多了很多选项,如圆弧(A)/长度(L)/放弃(U)/总计(T)。

3、如果只是测量连续的直线段,我们依次捕捉连续直线的端点,选完最后一点后回车即可。

我们可以看到软件会自动累加距离,操作提示如下:

指定第一点:

指定第二个点或[多个点(M)]: m

指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)]<总计>:

距离 = 4796

指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:

距离 = 11395

指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:

距离 = 13413

指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:

距离 = 13413

       假设我们不想将这些线段转换成多段线,或者这些连续距离并不是由首尾相连的线段构成的(也就是无法直接转换成PL线),可以用上面介绍的方法。

       CAD高版本的距离查询(DI)命令在输入M选项后,我们可以看到选项与多段线(PL)类似,如[圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)],就是去掉了宽度选项,增加了一个总长选项,使用方法也跟PL线的参数也类似。也就是说CAD软件采用的方法跟我们以前用的方法类似,也是绘制一条PL线,然后返回多段线的长度。参数的详细解释可以看CAD的帮助,这里只简单介绍一下:

A圆弧:可以测量圆弧的长度,输入A后弹出的绘制圆弧的选项与PL线一样,输入L可以切换回直线段。

C闭合:测量两端距离后这个参数才会出现,测量封闭区域时使用。

L长度:即使图中没有可捕捉的点,可以在原有的长度基础上再增加一个长度,方向会沿着上一条线段的方向延伸。

  DI命令虽然比较灵活,如果线段的段数比较多,用DI一段段地测量还不如转换成多段线方便,因此需要根据具体情况来决定使用哪种方法。

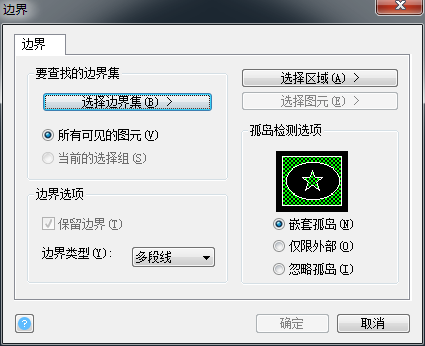

  转换多段线的方法也不止多段线编辑(PE)这一种,如果是有多个图形围成的封闭区域,可以用边界(BO)命令通过拾取点的方式生成多段线边界,如下图所示。

CAD怎么测量多线段的长度

  要知道填充的边界长度,可以直接双击填充,在填充编辑对话框中点重新生成边界,可以将边界生成多段线。



以上就是CAD多线段的长度测量方法,希望大家喜欢。
