CAD三维零件模型怎么建模
CAD除了二维绘图功能，还具备三维造型能力，使用CAD可以很方便地建立物体的三维模型。那CAD怎么建模三维模型呢？今天我们来看看CAD建模三维零件的方法，下面是详细的教程。
1、打开CAD软件，并新建图形，将视图设置为西南等轴测，再利用UCS命令，将视图沿Y轴旋转90度

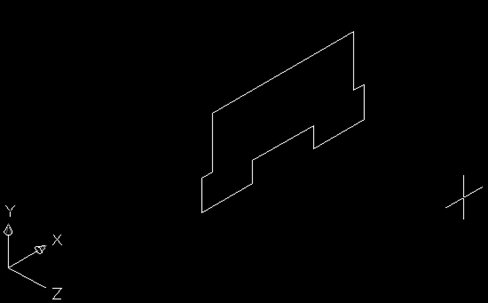

2、绘制基本图形，再使用面域命令将图形转化为面域
3、使用拉伸命令，将面域沿Z轴方向拉伸为实体

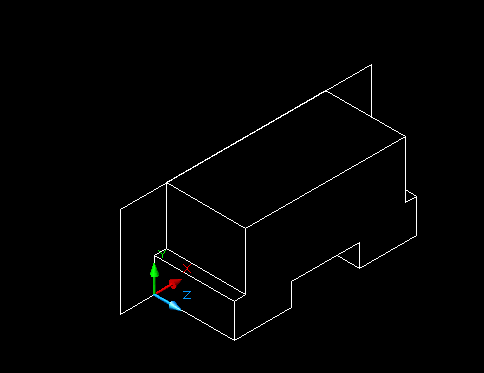

4、将坐标系设置在实体面上，并绘制图形形成面域

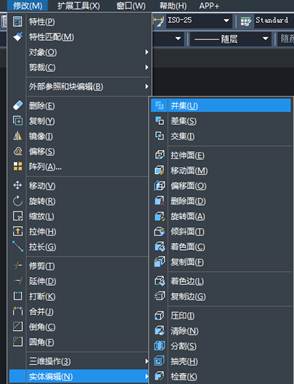

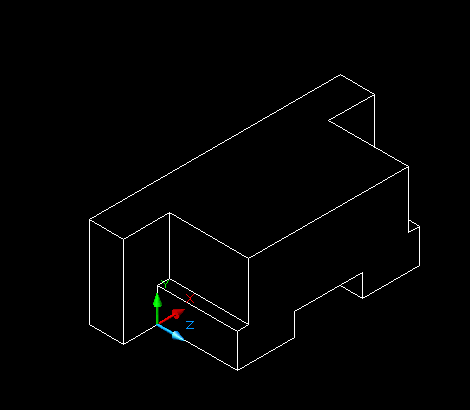

5、将面域拉伸成实体，再利用三维编辑的并集，将两个实体合并为一个整体
6、利用差集命令绘制两个半圆
7、将棱角边进行倒圆角

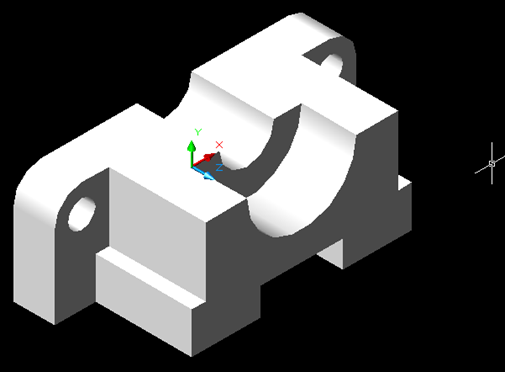

8、再利用差集命令绘制圆孔，得到最终的三维建模图形
以上就是cad建模三维实体零件的教程，大家着手尝试一下吧。
