cad畫立面圖的方法步驟



一座建筑物是否美觀,很大程度上決定于它在主要立面上的藝術處理,包括造型與裝修是否優美。在設計階段中,立面圖主要是用來研究這種藝術處理的。在施工圖中,它主要反映房屋的外貌和立面裝修的做法。CAD圖紙中常常要繪制立面圖,該怎么操作呢?今天小編給大家介紹立面圖的繪制方法,下面是詳細的教程。

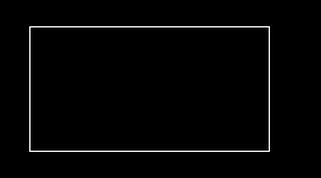

1、先繪制一個二維長方體,設置好長寬;

cad畫立面圖的方法步驟

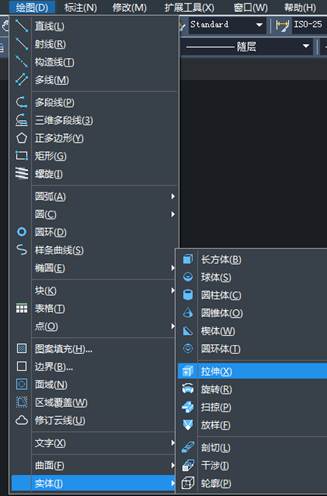

2、在工具欄選擇“繪圖”→“實體”→“拉伸”→設置高度→按enter鍵→cad自動將矩形拉伸成長方體。

cad畫立面圖的方法步驟

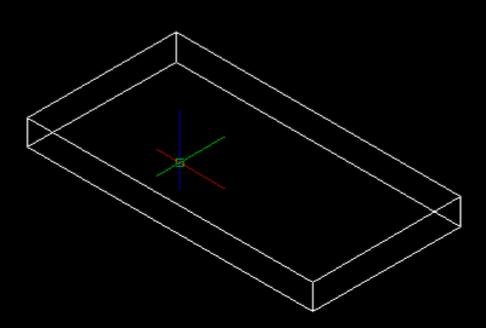

3、選擇“視圖”→“三維視圖”→“東南等軸測”→得到如下圖形;

cad畫立面圖的方法步驟

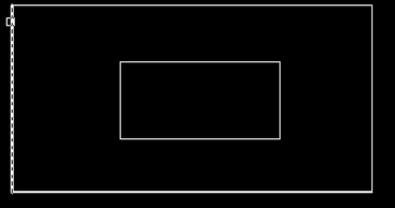

4、如果在矩形上面想再畫個圓柱,則先點擊“視圖”→“俯視圖”→再用繪圖工具繪制一個矩形;

cad畫立面圖的方法步驟

5、在工具欄選擇“繪圖”→“實體”→“拉伸”→設置高度→按enter鍵→cad自動將矩形拉伸成立方體。

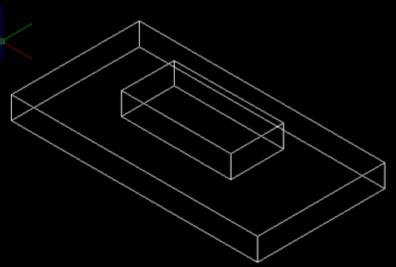

6、選擇“視圖”→“三維視圖”→“東南等軸測”→得到如下圖形;

cad畫立面圖的方法步驟

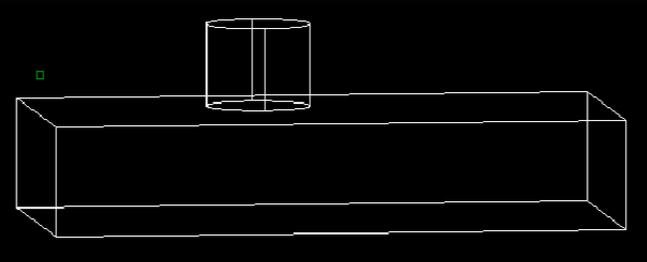

7、繪制好圖后,選擇“視圖”→“動態觀察”→“受約束的動態觀察”→移動得到想要的側視效果,保存,再打開圖時則是下圖效果。如下圖所示;

cad畫立面圖的方法步驟



以上就是CAD繪制立面圖的方法,希望大家喜歡!
