機械制圖中標注深度的符號怎么繪制? 我們在CAD繪圖中,經常會需要對實體的深度作標注,標示深度尺寸,那么如何用專業的符號表示深度,并在CAD圖檔中顯示呢?下面一起來看看CAD圖紙標注怎么添加深度符號的教程。

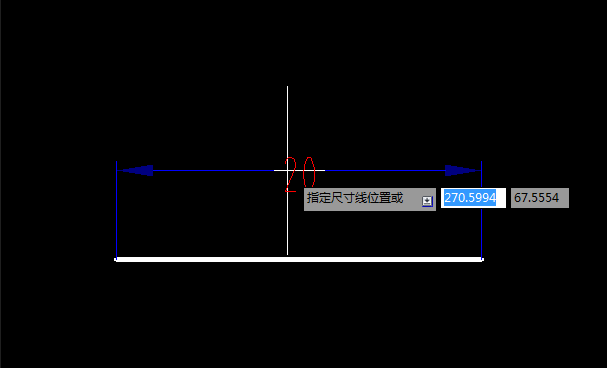

1、打開CAD軟件,新建一個空白文件,畫一條長20的線段,并標注一個尺寸。

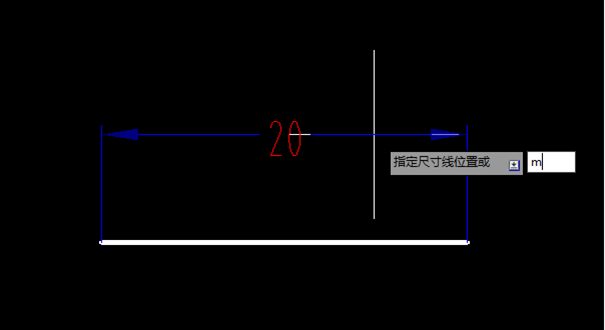

2、如下圖所示,輸入字母“m”,回車。
4、彈出“文字格式”對話框,在它的工具欄中找到“@”,點擊它,在它彈出的下拉菜單中找到“其他”,點擊它。
5、彈出了“字符映射表”,先選擇字體“AMGDT”,在出現的字符中找到深度符號。說明一下,這個字體也是一個一個的找的,看那個字體中有深度符號,就選擇哪個字體。
6、先鼠標左鍵雙擊深度符號,當它出現在“復制字符”框中時,用鼠標左鍵選中它,然后點擊“復制”按鈕。完成這些,這一步的操作就結束了。
7、回到了CAD的標注,在20前面直接“ctrl+v”,粘貼完畢。

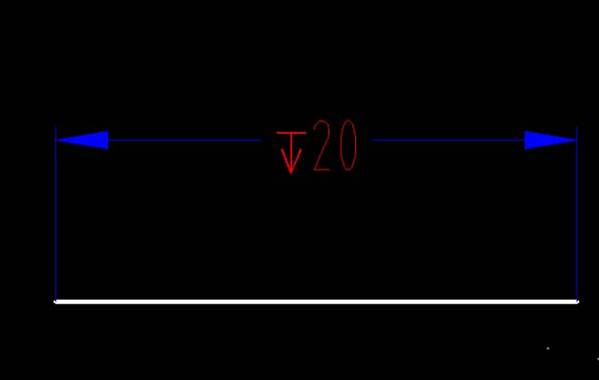

8、如下圖所示,完成標注,這個標注中就有了深度符號,這個標注的意思就是深度20。
這樣圖紙標注中的深度符號就添加完成了,大家可以根據教程動手操作一下。
