CAD怎么利用三維掃掠制作彈簧建模

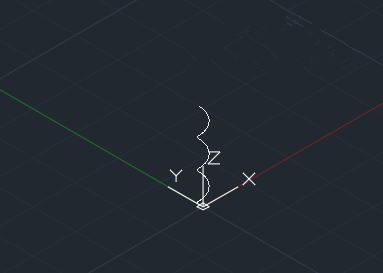

1、打開CAD,先點俯視圖,再點西南等軸側。

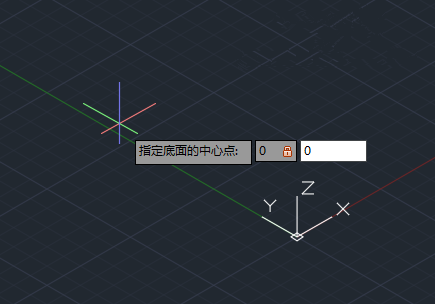

2、畫螺旋線:輸入Helix命令,回車,指定底面中心點(0,0),回車。
3、指定底面半徑5,頂面半徑5,高100。

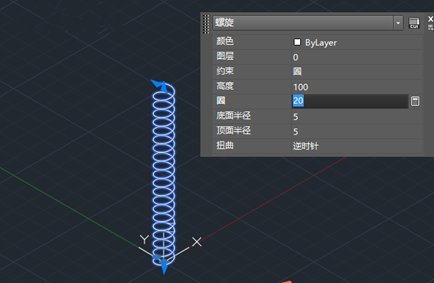

4、雙擊螺旋線,調出螺旋線特性選項板,將圈數改成20。

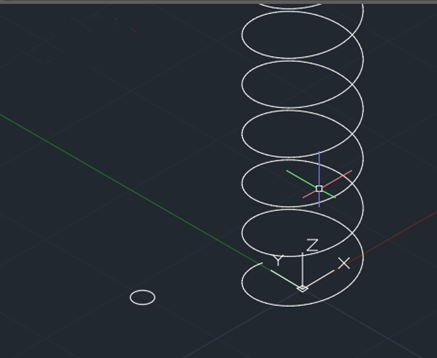

5、畫半徑為1的圓,如圖。
6、輸入sweep回車,指定掃略對象(圓)回車,掃略路徑(螺旋線),再將視覺樣式改為真實即可。
以上就是CAD制作彈簧的教程,大家嘗試畫一下吧。
