CAD平面坐標系的相關知識介紹

CAD繪制圖形的時候，坐標系很重要，該怎么理解平面坐標系呢？下面我們就來看看CAD平面坐標系的相關知識。

1、笛卡爾坐標系

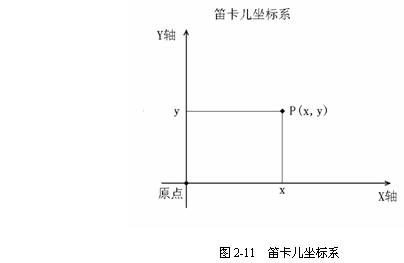

笛卡兒坐標系又稱為直角坐標系，由一個原點（坐標為(0,0)）和兩個通過原點的、相互垂直的坐標軸構成（見圖2-11）。其中，水平方向的坐標軸為X軸，以向右為其正方向；垂直方向的坐標軸為Y軸，以向上為其正方向。平面上任何一點P都可以由X軸和Y軸的坐標所定義，即用一對坐標值（x,y）來定義一個點。例如，某點的直角坐標為（3,4）。

2、極坐標系

極坐標系是由一個極點和一個極軸構成（見圖2-12），極軸的方向為水平向右。平面上任何一點P都可以由該點到極點的連線長度L（>0）和連線與極軸的交角a（極角，逆時針方向為正）所定義，即用一對坐標值（L).

3、相對坐標

在某些情況下，用戶需要直接通過點與點之間的相對位移來繪制圖形，而不想指定每個點的絕對坐標。為此，CAD提供了使用相對坐標的辦法。所謂相對坐標，就是某點與相對點的相對位移值，在CAD中相對坐標用"@"標識。使用相對坐標時可以使用笛卡兒坐標，也可以使用極坐標，可根據具體情況而定。例如，某一直線的起點坐標為（5,5）、終點坐標為（10,5），則終點相對于起點的相對坐標為（@5,0）,用相對極坐標表示應為（@5<0）。

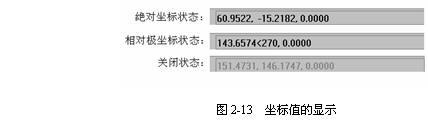

4、坐標值的顯示在屏幕底部狀態欄中顯示當前光標所處位置的坐標值,該坐標值有三種顯示狀態，如圖2-13所示。

(1) 絕對坐標狀態：顯示光標所在位置的坐標。

(2) 相對極坐標狀態：在相對于前一點來指定第二點時可使用此狀態。

(3) 關閉狀態：顏色變為灰色，并"凍結"關閉時所顯示的坐標值。

用戶可根據需要在這三種狀態之間進行切換，方法也有三種：

(1) 連續按F6鍵可在這三種狀態之間相互切換。

(2) 在狀態欄中顯示坐標值的區域，雙擊也可以進行切換。

(3) 在狀態欄中顯示坐標值的區域，單擊右鍵可彈出快捷菜單，如圖2-14所示，可在菜單中選擇所需狀態。

5、世界坐標系

CAD構造新圖形時將自動使用WCS。雖然WCS不可更改，但可以從任意角度、任意方向來觀察或旋轉。相對于世界坐標系WCS，用戶可根據需要創建無限多的坐標系，這些坐標系稱為用戶坐標系（UCS，User Coordinate System）。

用戶使用"ucs"命令來對UCS進行定義、保存、恢復和移動等一系列操作。如果在用戶坐標系UCS下想要參照世界坐標系WCS指定點，在坐標值前加星號"*"。
