CAD怎么旋转长方形
在CAD绘图中，绘制好一个图形后，我们想旋转，换一个角度得到一个新图形。那CAD如何旋转图形呢？这里我们绘制一个简单的长方形，我们来看看CAD中如何快速地旋转图形，下面是CAD旋转长方形的详细教程。

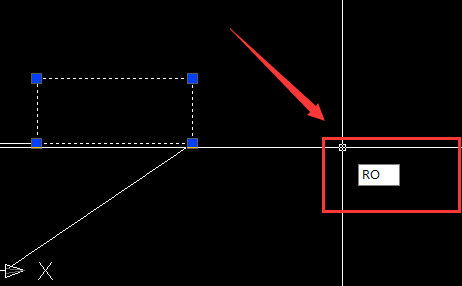

1、首先选中矩形，快捷键ro，空格键，如图所示

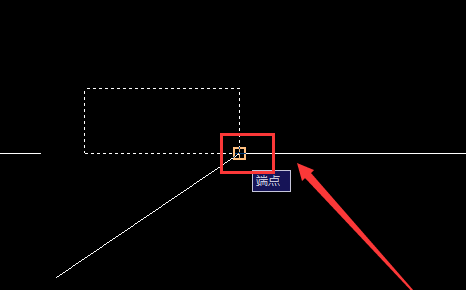

2、然后选中一个基点，如图所示，命令版上会出现命令，我们选择R，空格，如图所示

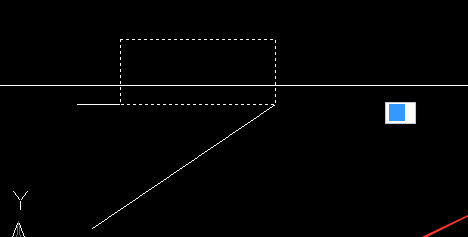

3、命令版出现的是指定参照角，如图所示

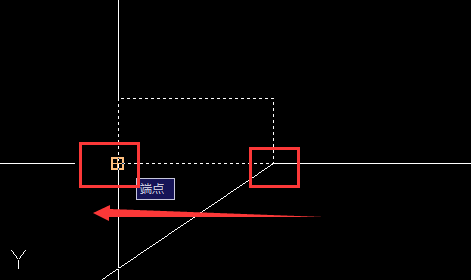

4、我们选择矩形的最下面的两个点，先选择右边的点，然后左边的点，如图所示

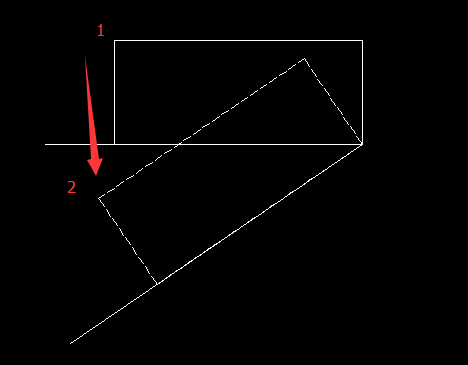

5、然后会出现指定新角度，点击新角度的另一边，就可以了，旋转成功，如图所示
以上就是CAD旋转长方形的教程，很简单，大家可以着手尝试画一下。
