CAD怎么將矩形變成圓角矩形
倒圓角，是指利用一個指定的圓弧半徑光滑地連接二條線段。CAD怎么使用倒圓角命令將矩形變成圓角矩形？我們繪制一個簡單的矩形，來看看CAD怎么使用倒圓角來將矩形的直角變成圓角，下面是詳細的教程介紹。
1、打開CAD軟件，任意畫一個四邊形，輸入“f”倒圓角快捷方式。
2、在下面的空白區域就會出現幾個選項，我們選擇半徑r，即輸入r，然后回車。并輸入半徑值20，回車。

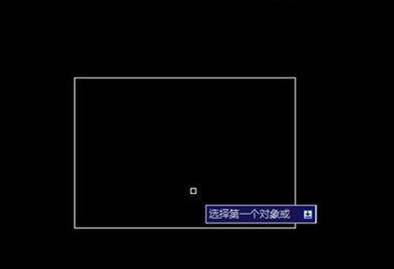

3、出現“選擇第一個對象或”。我們選擇一個相鄰的二邊，然后回車。
4、然后繼續回車，選擇相鄰的二邊，把剩下的三個對角倒圓角。如圖所示，矩形就變成圓角矩形了。
以上就是倒圓角命令的使用方法，可以將直角變成圓角，很簡單，小伙伴們動手操作一下吧。
