CAD图纸中的块不能分解怎么办



CAD图纸中的块不能分解怎么办?CAD制图时,我们常常将图纸设置成为不可分解的块,以防别人修改。但当我们想要修改时,发现块没办法分解,该怎么办呢? 今天我们来看看遇到CAD图纸中不能分解的块时应该怎么操作,下面是详细的教程。

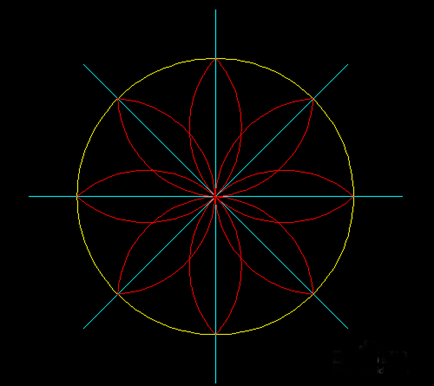

1、如下图,我们在CAD中所绘制的图。

CAD图纸中的块不能分解怎么办

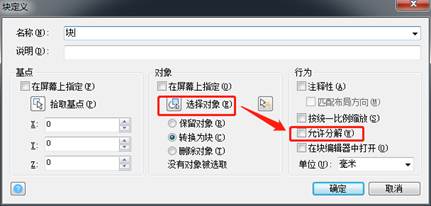

2、先将其设置成不可分解的块:B——空格——调出块定义窗口——先命名——再选要设置块的对象——允许分解前不要打勾——确定。这时不可分解的块就制作好了,现在选择这个块,X——空格,是分解不了的

CAD图纸中的块不能分解怎么办

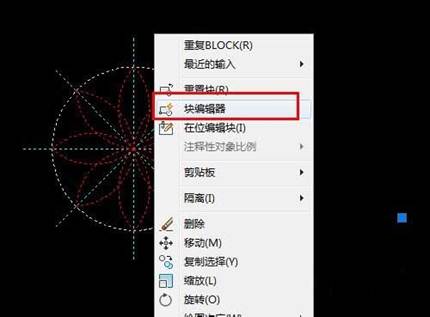

3、选中这个块,单击右键——选择“块编辑器”

CAD图纸中的块不能分解怎么办

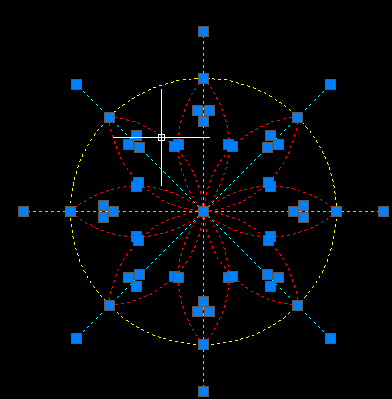

4、进入块编辑器窗口,这时块就成了分散的图了,这时选中所有的图,按Ctrl+C(复制)

CAD图纸中的块不能分解怎么办

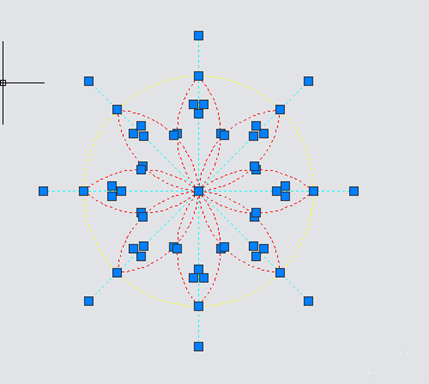

5、按Ctrl+N(新建)一个CAD文档,在新建的CAD文档中,按Ctrl+V(粘贴),这时粘贴过来的图,查看其特性,就是分解的图了

CAD图纸中的块不能分解怎么办





推荐阅读:CAD制图初学入门

推荐阅读:CAD打印
