CAD标注尺寸改成英文字母的教程
CAD怎么修改标注尺寸? CAD绘制图形时,需要标注尺寸,如果cad中标注的尺寸是数字,但是想改成英文或者中文,该怎么操作呢?今天小编给大家介绍CAD修改标注尺寸的方法,看看如何把数字标志改成英文或中文,下面是详细的教学。

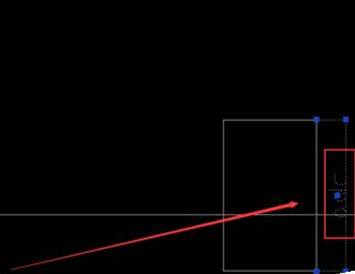

1、标注好物体后,选择尺寸双击,会弹出属性对话框
2、在对话框中找到文字》文字替代,在文字替代中输入文字,在cad界面点一下,就可以显示你输入的文字了

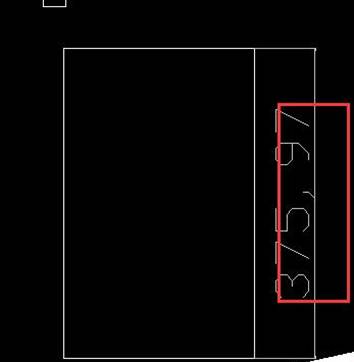

3、看下文字的效果如何,如果要改变样式要对标注样式进行修改

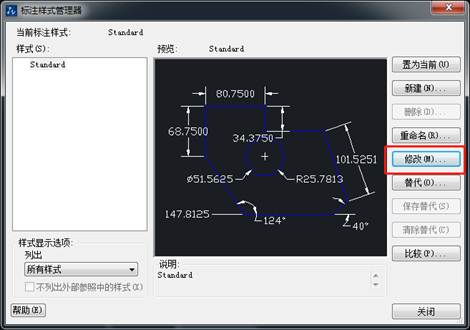

4、找到cad菜单栏的【修改】》【标注样式】,点击弹出对话框,选择修改

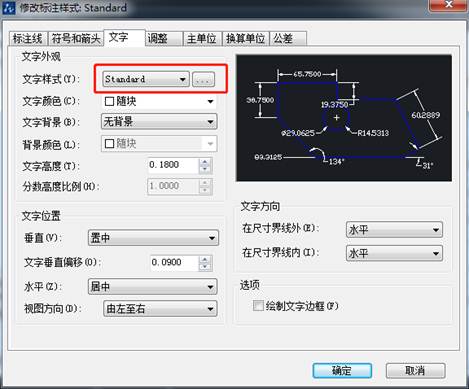

5、选择文字栏,在文字样式后面那省多级键

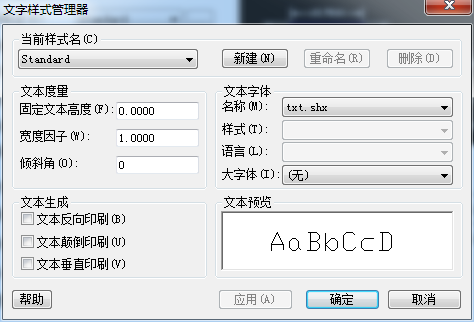

6、修改文字样式,可以在预览中看到改的文字效果。
以上就是CAD标志尺寸修改为英文字母的教程,可以选择自己喜欢的字母样式。
