CAD怎么繪制各種云線?CAD中繪制云線時控制不住鼠標,畫不出好看的云線,該怎么辦呢?今天小編給大家介紹CAD繪制云線的技巧,下面來看看具體的操作方法。

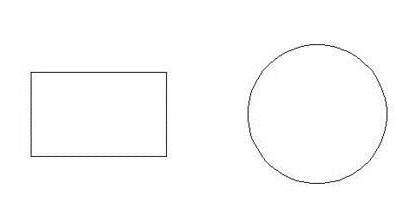

1、首先,我們先畫出一個矩形和圓,rec快捷鍵可以畫出矩形,c快捷鍵畫出圓。如下圖所示
2、revc(云線快捷鍵),空格,a(弧長),空格,輸入最小弧長,空格,輸入最大弧長,本例中設最小弧長為10,最大弧長20.
3、o(對象),空格,選擇對象,即我們之前繪制的矩形和圓。

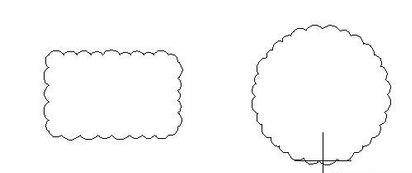

4、我們看一下,選擇矩形和圓之后的不反轉方向的效果。

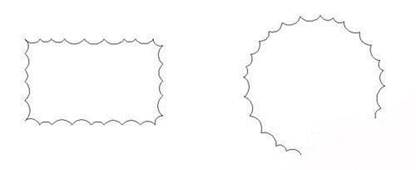

5、我們看一下,選擇矩形和圓之后的反轉方向的效果。
注意事項:
如果想做其他形狀的,可以用pl多段線畫出任意你想要的圖形,之后利用上述方法操作即可
