CAD繪制特殊角度夾角的方法
CAD想繪制特殊角度的直角，該怎么操作呢？CAD繪圖時，我們會經常畫一些30度、45度、90度等常用的角度，如何需要繪制13度、27度等特殊角度的夾角，該怎么控制好直線與水平線的夾角呢？下面我們就來看一下詳細的操作過程。
1、CAD畫直線可以隨意輸入具體的數字進行長度控制，但是在移動鼠標時可以發現，直線與水平線是有夾角的，并且隨著鼠標移動而不斷變化。但是如果想指定一個具體夾角卻發現沒有可以輸入數字的地方，這篇經驗就教大家如何實現。

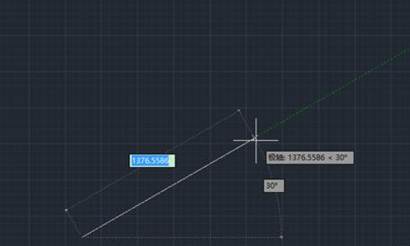

2、首先我們要介紹一下極軸捕捉這個功能，開啟極軸捕捉，點擊小三角出現幾行數字，這些數字是用于捕捉具體角度的。例如我們選擇30,60,90這行，然后點擊直線，畫直線的過程中，角度隨鼠標移動而變動，但是在變動到30度的時候，我們發現有一條綠色的虛線出現了，再移動到60度，90度，都有綠色虛線出現。
3、可以看出來，出現綠色虛線的時候，其角度都是30的倍數，我們打開極軸追蹤的“正在追蹤設置”，找到增量角，發現這里的數字是30，也就是說按照30的增量遞增，30,60,90,120,150......都可以成功被捕捉到。
4、所以如果是常用的角度，類似30度，45度，60度，90度，180度這樣的就可以在極軸捕捉里面選擇一行數進行捕捉。但是如果是不常用的，例如13度這樣的數字怎么辦呢？回到剛剛增量角那里，我們將增量角的數字改成13，再回到主界面進行直線繪制。
5、這樣設置雖然很精確捕捉到了13度，但是依然是遞增的，就是下一個被捕捉的是26度，假如在繪制時我想捕捉一個18度的，這里就無法捕捉到。解決方法是利用附加角。在增量角下面有一個附加角選項，勾選一下，然后點擊新建，輸入18.回到界面，使用直線工具。
6、再次繪制時，我們發現，在13度的時候出現了捕捉的綠色虛線，在18度時也會出現綠色虛線，但是18的倍數時卻不會出現，可見這樣的設定是針對一個具體數字的。
以上就是CAD繪制特殊角度的使用方法，大家可以嘗試畫一下。
