CAD图纸标注中怎么修改尺寸值

CAD图纸标注中怎么修改尺寸值？有一些特殊的图纸并不是按1：1绘制的，此时就需要去修改标注的尺寸值。CAD中想要修改图纸标注的尺寸，该如何操作呢？除此以外，我们还可以编辑标注文字，给标注加上文字等，这里简单介绍一下标注值的几种修改方法，下面我们来看看cad修改图纸标注的教程.

一、修改测量值

标注的文字是多行文字，可以混合静态的文字、动态的尺寸值（距离、角度、直径等）和转换单位或公差。尺寸值默认使用的是测量值，如果按1：1精确绘图是不需要修改测量值，但有特殊需要时可以直接修改测量值，在CAD中也叫文字替代。修改方法如下：

方法一：

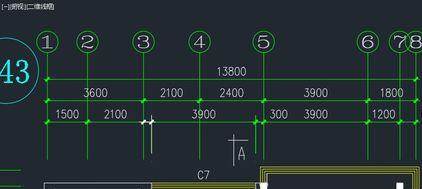

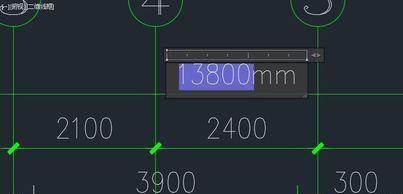

1、直接双击标注文字；如果你的CAD版本较低不支持直接双击修改，可输入ED（ddedit的简写），回车，软件提示让选择要编辑的注释对象，单击标注的标注值，就可以编辑标注的尺寸了。

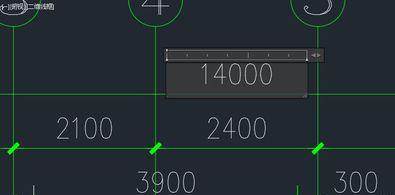

2、选中测量值，输入其他尺寸，即可将测量值替换掉，如下图所示。

方法二：

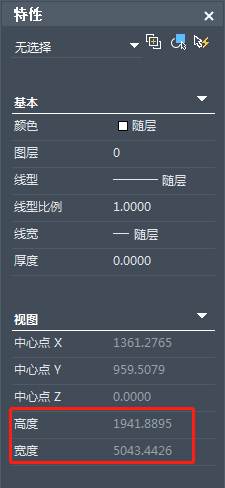

1、选中标注后，在特性面板（CTRL+1）中直接填写文字替代的值，如下图所示。

二、修改尺寸后如何恢复测量值

1、我们有时发现图中标注的尺寸和DI测量的长度不一致，如果是经确认是用文字替代了测量值，比如上面我们将13800改成了14000，想改会测量值，不要输入13800，而是要保持动态的尺寸值，CAD中尺寸关联的话，标注的测量值是会跟图形尺寸而变化的。修改方法如下：

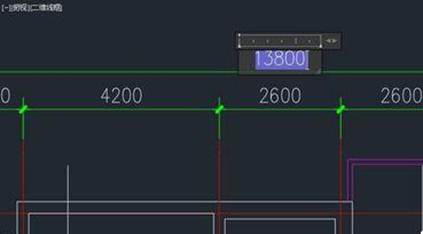

输入ED，回车，单击文字，选中被修改的尺寸值，输入<>，即可，在低版本需要关闭文字对话框，才能显示尺寸值，在高版本，当我输入完>后，就会立即显示尺寸值，如下图所示。

三、设置标注测量比例

1、如果图纸不是按1：1绘图的，比如说长1000单位，只画了100单位长，而仍需要将尺寸值标注成1000，这种情况没有必要一个个去修改标注文字，只需要将标注的测量比例设置为10，就可以达到目的了。

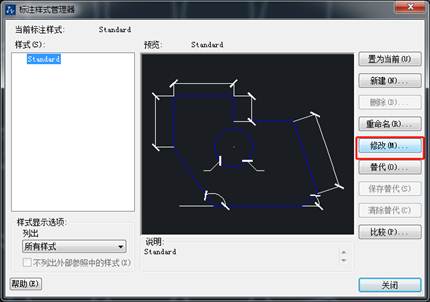

输入D，回车，打开标注样式管理器，新建一个标注样式，选择新建的标注样式，单击”置为当前“按钮，将此标注样式作为当前标注样式，也就是后面标注将要使用的样式。单击修改按钮，打开修改标注样式对话框，如下图所示。

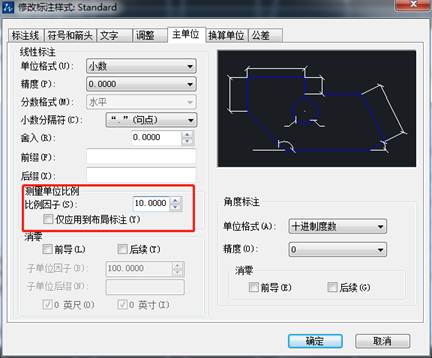

2、单击“主单位”选项卡，找到测量单位比例，将比例因子设置为10，如下图所示。

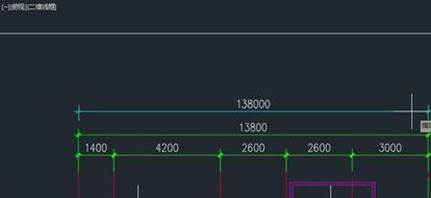

3、单击确定按钮关闭修改标注样式对话框，关闭标注样式管理器，单击线性标注按钮或输入DLI后回车，标注图中一个已知尺寸，观察测量值的变化，如下图所示。

上面只是简单介绍了修改标注的测量值的方法，正如开头所讲，标注是一个多行文字，但又与多行文字有区别，标注文字可以利用多行文字的很多特性，例如换行、用上下标写公差，还提供了特殊的/X标记，可以将文字切换到标注线下方。
