CAD圓和圓弧顯示多邊形的原因和解決辦法

CAD圓和弧看起來不光滑該怎么辦？在CAD中畫圖時，有時候會發現圓和弧顯示成多邊形，很多初學者遇到這個問題以為是自己的設置出了問題，或者認為這會對打印產生影響。下面就介紹一下CAD中圓和弧顯示多邊形的原因和解決辦法。

圓、弧顯示成多邊形的原因

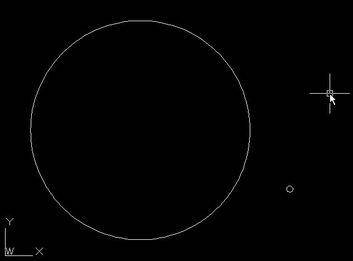

1、CAD中，默認狀態下圓都是用多邊形顯示的，只是常規狀態下，邊數比較多，看上去是一個圓。CAD為了提高顯示性能，對圓和弧的顯示數據進行了優化，圓弧的邊數取決于圓在當前視圖中的大小，圓弧顯示比較小的時候，就會用較少的段數，顯示較大時就會用較多的段數，總之只要看上去比較平滑就可以了。但當一個圓或弧被突然放大數倍時，就有可能顯示為多邊形，下面我們通過一個簡單的實驗來看一下。畫一大、一小兩個圓，可以讓兩者的半徑差別大一些，如下圖所示。

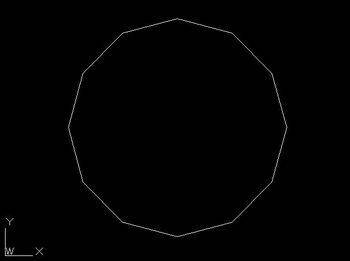

2、輸入Z，回車，輸入W，回車，框選小圓，讓小圓放到到充滿窗口，如下圖所示。如果之前的圓足夠小，放大后我們會看到圓是明顯的多邊形。

3、顯示成多邊形對計算精度沒有任何影響。有人擔心會對打印產生影響，其實也不必擔心，在打印時，也會根據圓在紙張上的大小轉換成相應邊數的多邊形，保證圓弧顯示平滑。因此，當圓或弧在局部放大的時候顯示成多邊形時，我們可以不用管。但有些人畫圖時希望圓弧的顯示更精確，比如說前面圖中捕捉的交點能精確地落在圓上，希望可以讓圓和弧恢復平滑顯示。讓圓和弧恢復平滑顯示的方法有三種，我們可以根據自己圖形的特點來選用其中一種。

方法一：重生成（RE）

1、所謂重生成就是根據當前視圖大小重新生成顯示數據，圓的顯示數據將會根據在當前視圖中顯示的大小重新計算段數，從而顯示平滑的效果。操作非常簡單，輸入RE，回車，圓就恢復平滑顯示了。

2、這是最常用，也是建議的使用方法，雖然經常需要輸入RE并回車，但不會對CAD的性能產生什么影響。如果是圖紙都比較大，而且圖中圓、弧比較多的情況下，如果在意圓弧顯示不圓滑時，這種方法是最佳選擇。

方法二、調整圓和弧的平滑度（VIEWRES）

1、CAD中是可以調整圓和弧的平滑度的，平滑度設置越高，圓和弧使用的邊數越多，這個參數最大可以設置成20000。我們可以直接輸入VIEWRES，回車后在命令行設置平滑度，也可以輸入OP，回車，在選項對話框的顯示選項卡中設置平滑度。

2、我們可以看到平滑度的默認設置是1000，有些CAD版本的默認值甚至是100，在這種設置下，通常圓、弧未突然被放大時也可以顯示平滑。但有些人嫌經常重生成很麻煩，所以直接將平滑度設置成最大值20000。我不建議采用這種方法，原因有兩個：一是如果圖紙比較大且圓、弧比較多的時候，顯示數據會增加很多，對性能有較大影響；二，即使設置成20000，圓和弧還是多邊形顯示，不能保證視圖突然放大很多倍時圓和弧不會顯示為多邊形。這種方式只有在圖紙比較簡單，圖形不太多時可以采用。

我們將圓和弧顯示成多邊形的原因、解決方法和相關問題都介紹了一下，其實這些疑問主要來源于初學者，用過一段時間CAD后，知道這種顯示效果對繪圖精度、打印不會產生任何影響，也就不會太在意了。
