CAD怎么画一个好看的吊钩



CAD怎么画一个吊钩平面图?CAD可以绘制多种图形,今天小编给大家介绍一种快速绘制吊钩的方法,下面来看看详细的操作教程。



1、绘制竖直和水平的中心线。

2、将水平的中心线向上偏移90和120个单位。

3、再将水平中心线偏置15个单位。

4、绘制一个长度为23,宽端为36的矩形。

5、绘制一个半径为20的圆。

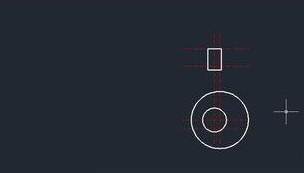

6、向右偏置中心线9个单位,并绘制半径为48的圆。



CAD怎么画一个好看的吊钩

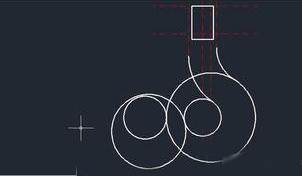

7、将中心线向左右偏置15个单位。

8、倒圆角半径为40,大圆与最右的中心线。

9、倒圆角半径为60,大圆与最左的中心线。

10、将小圆向外偏置40个单位。

11、绘制以最下方的中心线交点为原点,半径为40的圆。

12、删除如下图所示的圆与中心线。

13、将大圆向外偏置23个单位。

14、绘制如下图所示的圆,半径为23 。

15、删除水平中心线和圆。



CAD怎么画一个好看的吊钩

16、绘制相切、相切、相切的圆。

17、修剪多余的线条。

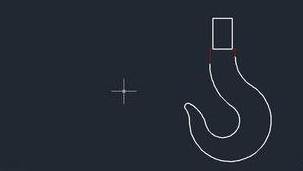

18、转化为实线,完成吊钩。



CAD怎么画一个好看的吊钩



这里绘图要很细心,大概的操作步骤如上所述,感兴趣的朋友可以发挥自己的所长,画一个自己喜欢的吊钩图形吧。
